Laser/IR Aiming

C.V.L.
Carbine Visible Laser 軍用可見光標定器，軍中較少用。


AN/PAQ-4A
軍用紅外線(不可見光)標示器，設計在槍支上使用，需佩合夜視器使用。較 AN/PAQ-4B 及 4C 早期的產品。

AN/PAQ-4A

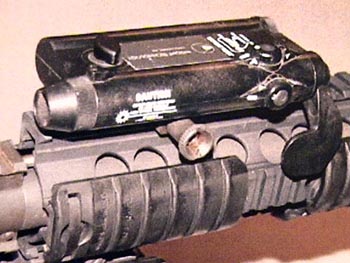

AN/PAQ-4B IR Laser
軍用紅外線(不可見光)標示器，是 AN/PAQ-4A 的後繼型。和 AN/PAQ-4C 不同之處在設計上為不連續光束，於使用時需要按壓開關控制捍才會射出紅外線。

AN/PAQ-4B

AN/PAQ-4C
AN/PAQ-4C 軍用紅外線 Infared Red(不可見光)標示器，射程為1000m，需佩合夜視器使用。 在1993年後才被大量使用。和 AN/PAQ-4B 不同之處在設計上為可連續射出光束，或加上一線控按壓開關。佩合適當的底座可安裝於各類槍支。AN/PAQ-4C 射出的紅外線光束的發出點在敵人視角 6 度內才能被看到(佩合夜視器)。


AN/PAQ-4C

AN/PEQ-2/2A
紅外線(不可見光)標示器/雷射(可見光)標示器 [Infrared Target Pointer/ Illuminator Aiming Laser (ITPIAL)] 。是唯一俱備可見光與不可見光的標示器。可連續射出光束，開關按鈕在標示器 的上方或加上線控按壓開關。

AN/PEQ-2 的6個標示模式

  1. OFF
  2. 紅外線(不可見光) - low
  3. 紅外線(不可見光) - high
  4. 雷射(可見光)
  5. 紅外線及雷射 - low
  6. 紅外線及雷射 - high

AN/PEQ-2A 的6個標示模式

  1. OFF
  2. 紅外線(不可見光) - low
  3. 紅外線及雷射 - low
  4. 紅外線(不可見光) - high
  5. 雷射- low 及紅外線 - high
  6. 雷射- high 及紅外線 - high

AN/PEQ-2A 的開關上有高輸出安全蓋，以防射手誤開。因為高輸出的光束直射人類眼睛是有傷害的，故平時訓練或近戟時一般只用低輸出。


Aimpoint M/ML

Aimpoint 自稱為紅點鏡的始祖。Aimpoint M/ML 為無視差設計，令射手不需單眼瞄準，令射手能更快速瞄準目標。 Aimpioint M/ML 經長時間的測試，証實防水防撞的性能極高，從12尺掉下、水深80尺或在-50°C至+160°C依然能正常運作。因此得到美軍的垂青立納入為制式裝備，制式編號為 M68(Aimpoint M) 。Aimpoint M (Military)為軍用版而Aimpoint ML (Military & Law enforcement)則為軍或警用版，最大分別是 Aimpoint M 能兼容夜視鏡。Aimpoint 紅點的大小有 2 或 4 M.O.A. (minute of angle) ，即紅點大小相當於在100碼外 2 尺或 4 尺大之目標。Aimpoint M/ML 現已停產並被 Aimpoint M2/ML2 取代，兩者結構大致相同，最大分別為 M2/ML2 的鏡身至前端位置由 M/ML 的正角改為斜角。以往調整紅點螺絲的保護蓋由綱線連接著鏡身以防遺失，M2/ML2 則改為塑膠，鏡身亦比 M/ML 較灰色。

Aimpoint M

Aimpoint ML2

Trijicon

Trijicon ACOG 先進光學瞄準鏡最初是為M16家族設計的。ACOG 不論在操作性與及光學的設計上都為了一個目的，提高射手不論在光暗環境中的命中率。ACOG 的外殼是由飛機鋁(7075合金)精密鍛造再經加硬電鍍而成的。ACOG 是一具有望遠功能的緊緻型瞄準鏡，具備雙採光瞄準線使射手可在任何環境操作，即使全黑環境。
ACOG 的品質極高，完全合符軍方所需的要求。而美軍特戰司令部亦大量佩發 ACOG 給特種部隊，如 Navy seals , Ranger 及 Green Beret 等。ACOG 不單被美國軍方大量使用，更被全世界許多地方的軍警使用，包括香港警方。ACOG 有一個非常獨特的氘(超重氫，具放射性)光照明系統 - 能不需電池自行發光，使射手可在全黑環境也能操作。設計者 Glyn Bindon 又發明了 Bindon 瞄準概念(Bindon Aiming Concept - BAC) 即在原有的十字線交錯位上加上一紅/黃色標記(如 TA11)。使 ACOG 具備了望遠式瞄準鏡及反射式瞄準鏡的優點，射手不需閉起單眼瞄準。ACOG 具備 BAC 的瞄準鏡都必需有雙採光系統，除了使用氘光照明外，鏡身外加上了一條光纖採光，使原有的十字線交錯位上加上一紅/黃色標記，從而實現了 Bindon 瞄準概念。

Trijicon Reflex
Trijicon Reflex 是專為 CQB (Close Quater Battle - 室內近戰) 而設計的。 Trijicon Relex 為無倍率設計，外殼是由飛機鋁(7075合金)精密鍛造，具雙採光系統，除了使用氘光照明外，鏡身外前方加上了光纖採光版，能在全黑環境操作而不用擔心電源用盡問題。與 ACOG 一樣獲得美國軍方大量使用。

TA01

TA01


TA01C


TA01NSN

TA11

TA11


TA11B


TA11C

TA11E

TA11F-A

TA31

TA31

TA31A

TA31F

TA55

TA55

RX01

RX01NSN

RX06

RX09
