作者: 阿堅 時間: 7-7-2013 23:38 標題: [完成] DIY 真木．摺托．M1卡賓制作實錄

係一個風雨交加既下午，兩個好朋友交低一盒野仲有兩支槍，真係鬼死咁重。

事原就個零月之前行開老廣，見到支co2 M1有貨，就口多通知左佢地。
一直佢地都唸住搞返支傘兵版卡賓，我就同佢地講，槍就有啦，你入左條托我就幫你改。
跟住佢地就好快手咁返左條托返黎。

*低技術業餘製作，純為幫下好朋友，各位大佬手下留情

主角 - 摺托

仲有兩支槍

咩都唔理，拆開先

[ 本帖最後由阿堅於 8-1-2014 01:34 編輯 ]

圖片附件: 1.jpg (7-7-2013 23:38, 199.2 KB) / 該附件被下載次數 429
http://www.wargamehk.com/cgf/attachment.php?aid=195526

圖片附件: 2.jpg (7-7-2013 23:38, 208.5 KB) / 該附件被下載次數 399
http://www.wargamehk.com/cgf/attachment.php?aid=195527

圖片附件: 3.jpg (7-7-2013 23:38, 191.59 KB) / 該附件被下載次數 412
http://www.wargamehk.com/cgf/attachment.php?aid=195528

作者: 阿堅 時間: 7-7-2013 23:41

經過幾個鐘既努力

終於裝到個trigger box入去

再對比一下
紅色位就係cut左既地方

[ 本帖最後由阿堅於 7-7-2013 23:42 編輯 ]

圖片附件: 4.jpg (7-7-2013 23:41, 323.76 KB) / 該附件被下載次數 404
http://www.wargamehk.com/cgf/attachment.php?aid=195529

圖片附件: 6.jpg (7-7-2013 23:41, 239.89 KB) / 該附件被下載次數 389
http://www.wargamehk.com/cgf/attachment.php?aid=195530

圖片附件: 5.jpg (7-7-2013 23:41, 158.27 KB) / 該附件被下載次數 396
http://www.wargamehk.com/cgf/attachment.php?aid=195531

作者: shadowrax 時間: 7-7-2013 23:51

低技術高產出

但係筆刀挑左幾耐...

作者: sovietarmy2012 時間: 8-7-2013 00:04

好勁好勁

作者: Tango1997 時間: 8-7-2013 00:05

細佬等睇野

堅爺好野

卒之等到你出手

[ 本帖最後由 tango1997 於 8-7-2013 00:06 編輯 ]

作者: 阿堅 時間: 8-7-2013 00:16

引用:

原帖由 tango1997 於 8-7-2013 00:05 發表
細佬等睇野

堅爺好野

卒之等到你出手

e D小手作姐

邊夠你同蘇兄黎呀~

作者: Tango1997 時間: 8-7-2013 00:36

引用:

原帖由阿堅於 8-7-2013 00:16 發表

e D小手作姐
邊夠你同蘇兄黎呀~

快~~~~D~~~~啦

作者: T-800 時間: 8-7-2013 00:39

正呀......

happy shooting!

作者: 2slow 時間: 8-7-2013 01:01

真係堅~ 終於等到版主們出手

作者: Jonny.R 時間: 8-7-2013 01:05

印象中tanaka好似出過傘兵版
銃工門口見過

作者: kirk123 時間: 8-7-2013 08:28

Peanuts, beer and sitting on the couch... looking forward to seeing your masterpiece m1 paratrooper. :-D
Cheers! :-)

作者: tinyau1134 時間: 8-7-2013 09:44

鬼斧神工

作者: Shippy 時間: 8-7-2013 10:28

強！

作者: MANKF 時間: 8-7-2013 13:12 標題: 回覆 1# 的帖子

睇尼我支M2可以從燃希望了

作者: saswilliam 時間: 8-7-2013 13:24

F5 F5 F5

作者: RCman 時間: 8-7-2013 13:44

期待期待

作者: 阿堅 時間: 8-7-2013 13:57

經過超過兩小時同條木既戰鬥終於裝到個槍身入去

基本上紅色既位置係完全頂住條 slide

兩小時之後終於比我cut走曬

之後仲要切左原本槍管附近既一個固定位，先可以裝到上去

圖片附件: 10.jpg (8-7-2013 13:57, 131.19 KB) / 該附件被下載次數 312
http://www.wargamehk.com/cgf/attachment.php?aid=195548

圖片附件: 7.jpg (8-7-2013 13:57, 94.44 KB) / 該附件被下載次數 361
http://www.wargamehk.com/cgf/attachment.php?aid=195549

圖片附件: 8.jpg (8-7-2013 13:57, 164.92 KB) / 該附件被下載次數 365
http://www.wargamehk.com/cgf/attachment.php?aid=195550

圖片附件: 9.jpg (8-7-2013 13:57, 76.51 KB) / 該附件被下載次數 377
http://www.wargamehk.com/cgf/attachment.php?aid=195551

作者: 阿堅 時間: 8-7-2013 20:40

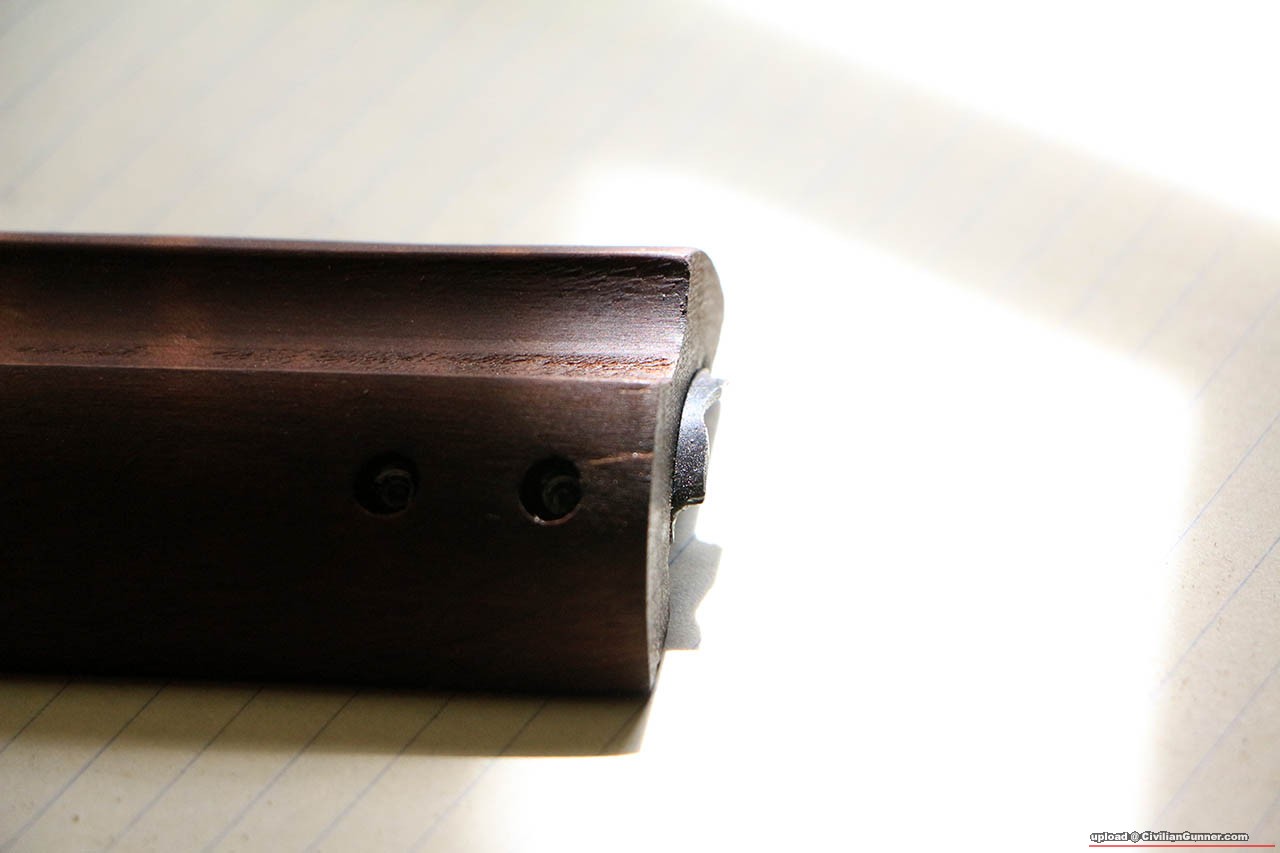

下一步當然就係裝埋個托同其他配件啦

由於槍尾既固定位比真槍長，所以又係cut

cut 啱位之後就按次序砌返條托

由於氣槍既槍管有別真槍

所以上護木也要修改

而前面都要cut短 (右面係未短cut既)

後面亦因為機匣形狀問題，要cut過D位

圖片附件: 11.jpg (8-7-2013 20:40, 120.16 KB) / 該附件被下載次數 358
http://www.wargamehk.com/cgf/attachment.php?aid=195608

圖片附件: 12.jpg (8-7-2013 20:40, 166.48 KB) / 該附件被下載次數 344
http://www.wargamehk.com/cgf/attachment.php?aid=195609

圖片附件: 13.jpg (8-7-2013 20:40, 114.67 KB) / 該附件被下載次數 366
http://www.wargamehk.com/cgf/attachment.php?aid=195610

圖片附件: 16.jpg (8-7-2013 20:40, 108.53 KB) / 該附件被下載次數 336
http://www.wargamehk.com/cgf/attachment.php?aid=195611

圖片附件: 15.jpg (8-7-2013 20:40, 115.06 KB) / 該附件被下載次數 355
http://www.wargamehk.com/cgf/attachment.php?aid=195612

圖片附件: 14.jpg (8-7-2013 20:40, 73.24 KB) / 該附件被下載次數 335
http://www.wargamehk.com/cgf/attachment.php?aid=195613

作者: 阿堅 時間: 8-7-2013 20:48

暫時完成左第一支，不過唔好走開住，因為仲有第二支

而第二支係做早期版，所以有少少分別

大家睇住第一支既相先

圖片附件: 17.jpg (8-7-2013 20:48, 169.81 KB) / 該附件被下載次數 349
http://www.wargamehk.com/cgf/attachment.php?aid=195614

圖片附件: 18.jpg (8-7-2013 20:48, 161.44 KB) / 該附件被下載次數 341
http://www.wargamehk.com/cgf/attachment.php?aid=195615

作者: Tango1997 時間: 8-7-2013 20:54

堅

作者: kai_matt 時間: 8-7-2013 21:17

M1始終覺得garand最靚
不過呀堅版主你確係堅！

作者: jacko 時間: 9-7-2013 01:56

堅係堅啊~

作者: 阿堅 時間: 10-7-2013 01:51

經過幾個鐘既工程，終於fit好曬位，可以開始改做早期版

而早期版最主要既分別就係後準星同無刺刀座

早期版

後期版

所以首先切左個刀座

之後上槍

而準星方面，首先要準備一粒早期版既摺疊準星(右面為槍上之後期版準星)

然後鑽孔，開M3牙

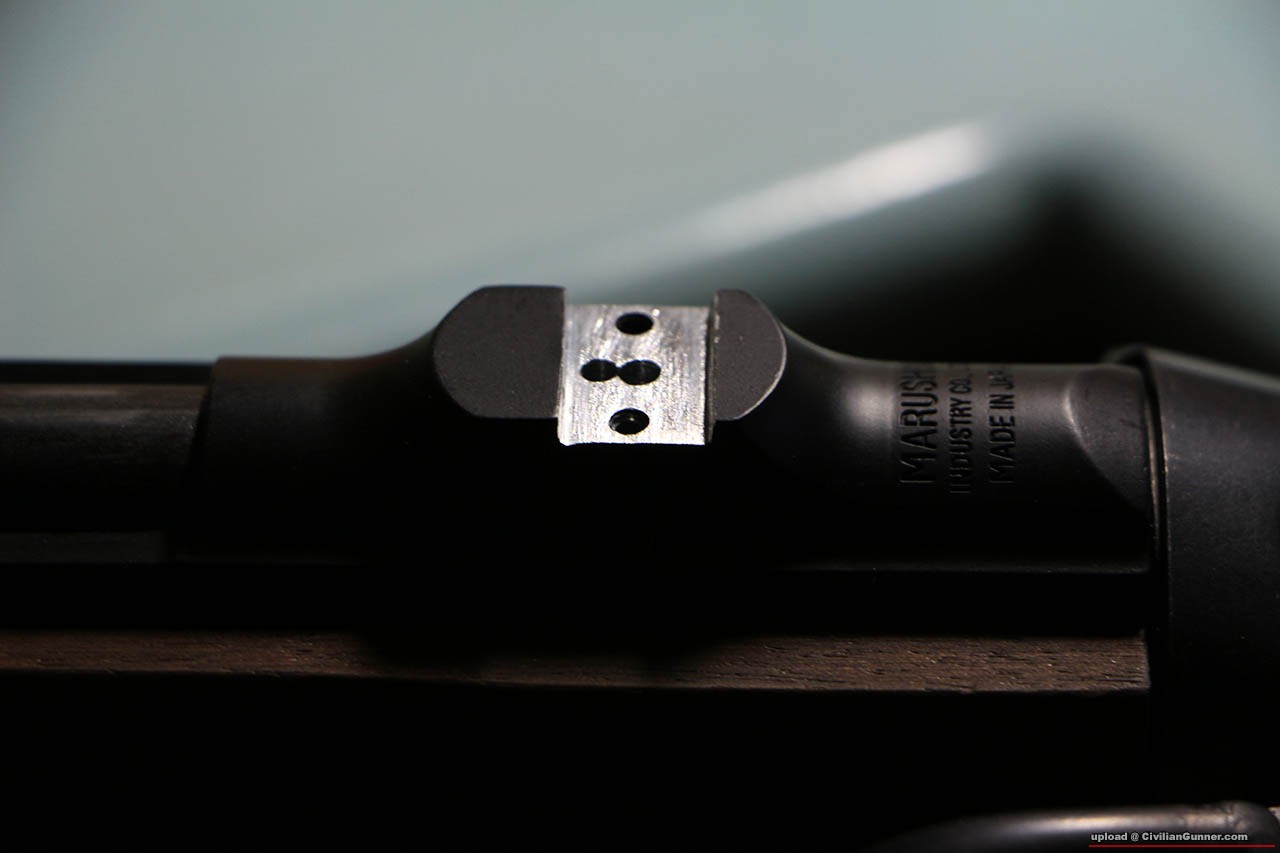

再磨平槍上既準星座，同開返孔

最後染返色，Done!

早期+後期

圖片附件: 19.jpg (10-7-2013 01:51, 101.6 KB) / 該附件被下載次數 337
http://www.wargamehk.com/cgf/attachment.php?aid=195698

圖片附件: 20.jpg (10-7-2013 01:51, 99.46 KB) / 該附件被下載次數 340
http://www.wargamehk.com/cgf/attachment.php?aid=195699

圖片附件: 21.jpg (10-7-2013 01:51, 82.18 KB) / 該附件被下載次數 343
http://www.wargamehk.com/cgf/attachment.php?aid=195700

圖片附件: 22.jpg (10-7-2013 01:51, 65.93 KB) / 該附件被下載次數 337
http://www.wargamehk.com/cgf/attachment.php?aid=195701

圖片附件: 23.jpg (10-7-2013 01:51, 61.02 KB) / 該附件被下載次數 354
http://www.wargamehk.com/cgf/attachment.php?aid=195702

圖片附件: 24.jpg (10-7-2013 01:51, 187.28 KB) / 該附件被下載次數 328
http://www.wargamehk.com/cgf/attachment.php?aid=195703

圖片附件: 25.jpg (10-7-2013 01:51, 181.26 KB) / 該附件被下載次數 341
http://www.wargamehk.com/cgf/attachment.php?aid=195704

圖片附件: 26.jpg (10-7-2013 01:51, 216.74 KB) / 該附件被下載次數 356
http://www.wargamehk.com/cgf/attachment.php?aid=195705

圖片附件: 27.jpg (10-7-2013 01:51, 184.11 KB) / 該附件被下載次數 342
http://www.wargamehk.com/cgf/attachment.php?aid=195706

圖片附件: 28.jpg (10-7-2013 01:51, 193.97 KB) / 該附件被下載次數 348
http://www.wargamehk.com/cgf/attachment.php?aid=195707

作者: rho837 時間: 10-7-2013 02:01

Very Nice!

作者: Tango1997 時間: 10-7-2013 02:03

堅X2000

作者: Kater123 時間: 10-7-2013 02:05

堅堅好堅!

作者: Lolanto 時間: 10-7-2013 02:22

早期槍帶扣
後期槍帶扣

圖片附件: DSCI0003.JPG (10-7-2013 02:22, 90.39 KB) / 該附件被下載次數 253
http://www.wargamehk.com/cgf/attachment.php?aid=195708

作者: Lolanto 時間: 10-7-2013 02:24

黎多個早期槍帶扣特寫

圖片附件: DSCI0001.JPG (10-7-2013 02:24, 111.62 KB) / 該附件被下載次數 286
http://www.wargamehk.com/cgf/attachment.php?aid=195709

作者: 阿堅 時間: 10-7-2013 02:27

引用:

原帖由 Lolanto 於 10-7-2013 02:24 發表
黎多個早期槍帶扣特寫

我有同佢提過
但槍主表示未有錢買

作者: MARSOC 時間: 15-7-2013 00:46

正呀~~好手藝~~~~~~~~~~~~~

作者: sovietarmy2012 時間: 15-7-2013 02:20

拜服拜服

作者: 2slow 時間: 15-7-2013 08:53

讚呀~~!! 堅過石堅~!

作者: rYaN 時間: 15-7-2013 12:51

真柄黎既??

作者: dnc1872333 時間: 17-7-2013 11:29

睇住Marushin 由 8mm 版出到 6mm Gas, 到早前出 CO2 6mm 版, 日本仔都好似無心出M1A1 Carbine...
雖然有好多次都想自己改成M1A1 但係身邊無咩成功例子而卻步...
宜家見到師兄既傑作我對M1A1 既雄心又番番泥....
師兄可以PM 個木身係邊到入手?
THX

作者: lifnbhsbx 時間: 23-7-2013 15:03

提示: 作者被禁止或刪除內容自動屏蔽

作者: 阿堅 時間: 23-7-2013 22:16

引用:

原帖由 rYaN 於 15-7-2013 12:51 發表
真柄黎既??

係，不過就係新造既
而唔係二戰野

引用:

原帖由 dnc1872333 於 17-7-2013 11:29 發表
睇住Marushin 由 8mm 版出到 6mm Gas, 到早前出 CO2 6mm 版, 日本仔都好似無心出M1A1 Carbine...
雖然有好多次都想自己改成M1A1 但係身邊無咩成功例子而卻步...
宜家見到師兄既傑作我對M1A1 既雄心又番番泥....
...

木托係邊到返我就唔知啦，因為係朋友直接帶黎

但今日就見KA 個FB話會出M1A1.......

作者: seamoncheng 時間: 23-7-2013 23:39

引用:

原帖由阿堅於 23-7-2013 22:16 發表

係，不過就係新造既
而唔係二戰野

木托係邊到返我就唔知啦，因為係朋友直接帶黎

但今日就見KA 個FB話會出M1A1.......

有咩感想?

作者: 阿堅 時間: 24-7-2013 00:26

引用:

原帖由 seamoncheng 於 23-7-2013 23:39 發表

有咩感想?

錢又唔係我比，你問槍主好D lol

作者: 061084 時間: 24-7-2013 01:07

很堅呀！！！

作者: kirk123 時間: 24-7-2013 06:47

Terrific! :-D
Good looking wood stock, great job! :-)

作者: 小鄺 時間: 24-7-2013 10:27

呢個世界冇咁"橋"既

作者: MANKF 時間: 24-7-2013 23:02

引用:

原帖由阿堅於 23-7-2013 22:16 發表

係，不過就係新造既
而唔係二戰野

木托係邊到返我就唔知啦，因為係朋友直接帶黎

但今日就見KA 個FB話會出M1A1.......

睇尼可以改落真木托，咁我尼套木有希望成槍

[ 本帖最後由 MANKF 於 24-7-2013 23:04 編輯 ]

圖片附件: DSC02725A.JPG (24-7-2013 23:02, 73.42 KB) / 該附件被下載次數 304
http://www.wargamehk.com/cgf/attachment.php?aid=196637

作者: Lolanto 時間: 8-1-2014 00:32

引用:

原帖由 MANKF 於 24-7-2013 23:02 發表

睇尼可以改落真木托，咁我尼套木有希望成槍

呢套木比M2用架

作者: siumingsiusiu 時間: 8-1-2014 01:23

人如其名！真係堅！

作者: Afred: 時間: 8-1-2014 20:21

thz for sharing!

作者: Ang123456 時間: 8-1-2014 20:45

超正! 流哂口水!
有冇師兄可以告之馬佬仙既8mm non blowback 嗰支個身同有blowback 呢支有幾大差異?
一直都怕買咗個托后係完全裝吾到，執都無得執就陰公咯!
thanks

作者: 阿堅 時間: 8-1-2014 20:53

引用:

原帖由 Ang123456 於 8-1-2014 20:45 發表
超正! 流哂口水!
有冇師兄可以告之馬佬仙既8mm non blowback 嗰支個身同有blowback 呢支有幾大差異?
一直都怕買咗個托后係完全裝吾到，執都無得執就陰公咯!
thanks

無整過8mm無blowback版，所以唔知
