標題: 改ergo grip 教學 [打印本頁]

作者: jpg    時間: 14-4-2011 17:28     標題: 改ergo grip 教學

話說買左個lmt upper, 終於的起心肝搞好隻ergo grip

好...雖然底grip d 鑼絲位未搞掂, 比一d心急既師兄開始住先..
完裝grip 內寵:



ergo挫後內寵: (由下而上看)



由上而下看:



基本上要做既野係將ergo 內寵挫到同原裝一樣既同時, 盡量keep 住grip 個底既型.
因為上哂隻grip 基本上都唔會去到底, 見圖:



所以個grip 底如果可以keep 住個型, 上個grip base/plug 既時候就會更實淨..
個base 要羅出呢cut 短個勾位, 佐係唔好完全整走



個卡位剛剛可以勾返住grip 個金屬位..



小弟隻grip 未算perfect match, 不過算啦, 收貨...











小小教學, 希望幫到各位師兄...
到base cover 搞掂再補多d圖....多謝觀賞..

[ 本帖最後由 jpg 於 14-4-2011 17:36 編輯 ]

圖片附件: DSC00154.JPG (14-4-2011 17:35, 42.99 KB) / 該附件被下載次數 102
http://www.wargamehk.com/cgf/attachment.php?aid=130348



圖片附件: DSC00158.JPG (14-4-2011 17:35, 40.63 KB) / 該附件被下載次數 105
http://www.wargamehk.com/cgf/attachment.php?aid=130349



圖片附件: DSC00165.JPG (14-4-2011 17:35, 34.46 KB) / 該附件被下載次數 104
http://www.wargamehk.com/cgf/attachment.php?aid=130350



圖片附件: DSC00173.JPG (14-4-2011 17:35, 43.65 KB) / 該附件被下載次數 100
http://www.wargamehk.com/cgf/attachment.php?aid=130351



圖片附件: DSC00162.JPG (14-4-2011 17:35, 32.63 KB) / 該附件被下載次數 108
http://www.wargamehk.com/cgf/attachment.php?aid=130352



圖片附件: DSC00207.JPG (14-4-2011 17:35, 39.58 KB) / 該附件被下載次數 97
http://www.wargamehk.com/cgf/attachment.php?aid=130353



圖片附件: DSC00170.JPG (14-4-2011 17:35, 74.04 KB) / 該附件被下載次數 97
http://www.wargamehk.com/cgf/attachment.php?aid=130354



圖片附件: DSC00171.JPG (14-4-2011 17:35, 47.42 KB) / 該附件被下載次數 106
http://www.wargamehk.com/cgf/attachment.php?aid=130355



圖片附件: DSC00172.JPG (14-4-2011 17:35, 68.36 KB) / 該附件被下載次數 95
http://www.wargamehk.com/cgf/attachment.php?aid=130356



圖片附件: DSC00208.JPG (14-4-2011 17:35, 42.87 KB) / 該附件被下載次數 101
http://www.wargamehk.com/cgf/attachment.php?aid=130357



圖片附件: DSC00210.JPG (14-4-2011 17:35, 48.13 KB) / 該附件被下載次數 101
http://www.wargamehk.com/cgf/attachment.php?aid=130358


作者: spec.ops.    時間: 14-4-2011 23:44

恭喜晒!有你做版,我既工程又可以繼續喇!
不過d膠真係好硬,唔知師兄有冇d更好工具介紹
作者: ayaka    時間: 14-4-2011 23:50

期待個底板的教學
作者: spec.ops.    時間: 14-4-2011 23:52

引用:
原帖由 ayaka 於 14-4-2011 23:50 發表
期待個底板的教學
個底板正係最重要一環
作者: ayaka    時間: 14-4-2011 23:58

引用:
原帖由 spec.ops. 於 14-4-2011 23:52 發表

個底板正係最重要一環
無錯! 個GRIP內籠有志者一定搞到
個底板先考功夫
作者: spec.ops.    時間: 15-4-2011 00:32

引用:
原帖由 ayaka 於 14-4-2011 23:58 發表

無錯! 個GRIP內籠有志者一定搞到
個底板先考功夫
應該可以用原裝果個修一下黎裝
作者: jpg    時間: 15-4-2011 04:09

引用:
原帖由 spec.ops. 於 15-4-2011 00:32 發表

應該可以用原裝果個修一下黎裝
我決定好似M記咁, 用返ERGO 個底上鑼絲, 再用釘. 話就話個BASE 係橡膠, 不過相信夠哂力HOLD 個GRIP..
而家我唔上鑼絲都唔會跌出呢...

[ 本帖最後由 jpg 於 15-4-2011 04:12 編輯 ]
作者: jpg    時間: 15-4-2011 04:10

引用:
原帖由 spec.ops. 於 14-4-2011 23:44 發表
恭喜晒!有你做版,我既工程又可以繼續喇!
不過d膠真係好硬,唔知師兄有冇d更好工具介紹
都係用手挫啦..DREMEL 有既就更好啦, 我都係呢兩樣, 慢慢搞...
都不知搞左幾耐...
作者: jpg    時間: 15-4-2011 04:16

引用:
原帖由 ayaka 於 14-4-2011 23:50 發表
期待個底板的教學
經小弟研究, 基本上有兩種可行既方法,
用SYSTEMA BASE, 一係修個METAL BASE, 一係改過GRIP BASE...
如果要做, 修GRIP BASE 會易D. 不過D位要羅到好邊..
METAL BASE 改會實D, 但係難改D...
屋企冇鑽, 要過幾日去個FD到搞...
作者: ayaka    時間: 15-4-2011 11:47

引用:
原帖由 jpg 於 15-4-2011 04:16 發表


經小弟研究, 基本上有兩種可行既方法,
用SYSTEMA BASE, 一係修個METAL BASE, 一係改過GRIP BASE...
如果要做, 修GRIP BASE 會易D. 不過D位要羅到好邊..
METAL BASE 改會實D, 但係難改D...
屋企冇鑽, 要過幾 ...
用SYSTEMA BASE隱陣D
話晒橡膠BASE點都有彈性,
4粒縲絲個啤把位可能未必夠實淨
作者: spec.ops.    時間: 15-4-2011 13:34

引用:
原帖由 jpg 於 15-4-2011 04:09 發表


我決定好似M記咁, 用返ERGO 個底上鑼絲, 再用釘. 話就話個BASE 係橡膠, 不過相信夠哂力HOLD 個GRIP..
而家我唔上鑼絲都唔會跌出呢...
有D驚個摩打太受力
作者: spec.ops.    時間: 15-4-2011 13:38

引用:
原帖由 ayaka 於 15-4-2011 11:47 發表

用SYSTEMA BASE隱陣D
話晒橡膠BASE點都有彈性,
4粒縲絲個啤把位可能未必夠實淨
非常同意
作者: spec.ops.    時間: 15-4-2011 14:02

引用:
原帖由 jpg 於 15-4-2011 04:10 發表


都係用手挫啦..DREMEL 有既就更好啦, 我都係呢兩樣, 慢慢搞...
都不知搞左幾耐...
挫夠唔夠利呢?驚唔食挫唔郁
作者: jpg    時間: 15-4-2011 17:18

引用:
原帖由 ayaka 於 15-4-2011 11:47 發表

用SYSTEMA BASE隱陣D
話晒橡膠BASE點都有彈性,
4粒縲絲個啤把位可能未必夠實淨
呢曾當然, 可能會學m記grip 咁中間放YSTEMA BASE 再放個膠plug.
作者: jpg    時間: 15-4-2011 17:26

引用:
原帖由 spec.ops. 於 15-4-2011 13:34 發表

有D驚個摩打太受力
如果咁講其實原廠grip一樣, 我研究過原廠grip, 都係用4粒羅絲, 加個base 項住個摩打..
所以點解有人用原廠grip 都分體, 其實最受力唔係motor 同grip, 而係金身個motor 位..
其實只要個身同grip 個個位做得好, 夠貼夠硬基本上冇問題, 而且ergo grip 個底都係硬膠..係個plug 係橡膠.
所以我諗住係ergo grip 同plug 個到落口釘張個plug 同grip 定位..
而且可以張d力放返落隻grip 到..
等我有時間搞掂再上圖用容易d解釋...
作者: jpg    時間: 15-4-2011 17:31

引用:
原帖由 spec.ops. 於 15-4-2011 14:02 發表

挫夠唔夠利呢?驚唔食挫唔郁
小弟工具都係有限. 所以都係比d心機同手力挫...
其實有好多師兄都係改過ergo grip, 不過冇人post 過..
相信好多師兄做得好過小弟..我呢d三腳貓功夫.
希望有其他師兄比d意見...
作者: ohnavi    時間: 15-4-2011 17:40

引用:
原帖由 jpg 於 15-4-2011 17:31 發表


小弟工具都係有限. 所以都係比d心機同手力挫...
其實有好多師兄都係改過ergo grip, 不過冇人post 過..
相信好多師兄做得好過小弟..我呢d三腳貓功夫.
希望有其他師兄比d意見...
見你地好似好好玩甘,
我岩岩今日買左個"電羅"(實在吾知叫咩名)
weekend搞下DIY個手槍grip先
作者: ayaka    時間: 15-4-2011 17:50

引用:
原帖由 ohnavi 於 15-4-2011 17:40 發表


見你地好似好好玩甘,
我岩岩今日買左個"電羅"(實在吾知叫咩名)
weekend搞下DIY個手槍grip先
師兄係咪買左AC個隻?
作者: ohnavi    時間: 15-4-2011 18:30

引用:
原帖由 ayaka 於 15-4-2011 17:50 發表

師兄係咪買左AC個隻?
AC?插電?係呀,台仔野,
不過間五金鋪得一隻,好似好好玩甘,
又鋸又磨又較快慢又盛,未玩先興奮
作者: ayaka    時間: 15-4-2011 19:19

引用:
原帖由 ohnavi 於 15-4-2011 18:30 發表


AC?插電?係呀,台仔野,
不過間五金鋪得一隻,好似好好玩甘,
又鋸又磨又較快慢又盛,未玩先興奮
正! 記得入番一堆咀...切割, 打磨, 拋光乜都得
作者: ohnavi    時間: 15-4-2011 19:35

引用:
原帖由 ayaka 於 15-4-2011 19:19 發表

正! 記得入番一堆咀...切割, 打磨, 拋光乜都得
佢成set有晒,好鬼正
作者: spec.ops.    時間: 15-4-2011 21:28

引用:
原帖由 jpg 於 15-4-2011 17:18 發表


呢曾當然, 可能會學m記grip 咁中間放YSTEMA BASE 再放個膠plug.
咁就實穩陣喇
作者: spec.ops.    時間: 15-4-2011 21:30

引用:
原帖由 jpg 於 15-4-2011 17:26 發表


如果咁講其實原廠grip一樣, 我研究過原廠grip, 都係用4粒羅絲, 加個base 項住個摩打..
所以點解有人用原廠grip 都分體, 其實最受力唔係motor 同grip, 而係金身個motor 位..
其實只要個身同grip 個個位做得好,  ...
咁就睇你頭先郁手喇
作者: spec.ops.    時間: 15-4-2011 21:35

引用:
原帖由 jpg 於 15-4-2011 17:31 發表


小弟工具都係有限. 所以都係比d心機同手力挫...
其實有好多師兄都係改過ergo grip, 不過冇人post 過..
相信好多師兄做得好過小弟..我呢d三腳貓功夫.
希望有其他師兄比d意見...
你都整得唔錯喇!咁你挫左幾耐先得呢?
作者: jpg    時間: 16-4-2011 04:17

引用:
原帖由 spec.ops. 於 15-4-2011 21:35 發表

你都整得唔錯喇!咁你挫左幾耐先得呢?
真實冇計過, 每日挫D每日挫D咁..我諗TOTAL 都用左7-8 個鍾...
作者: jpg    時間: 16-4-2011 04:20

引用:
原帖由 ohnavi 於 15-4-2011 17:40 發表


見你地好似好好玩甘,
我岩岩今日買左個"電羅"(實在吾知叫咩名)
weekend搞下DIY個手槍grip先
IVAN兄?個電羅係咪好似DREMEL 咁??
如果唔係係點架??有冇圖LINK呀??
要DIY 真係越多工具越好..
作者: spec.ops.    時間: 16-4-2011 08:05

引用:
原帖由 jpg 於 16-4-2011 04:17 發表


真實冇計過, 每日挫D每日挫D咁..我諗TOTAL 都用左7-8 個鍾...
咁都唔係好耐?!不過D碎好鬼痴身,掃餐懵
作者: jpg    時間: 16-4-2011 17:16

引用:
原帖由 spec.ops. 於 16-4-2011 08:05 發表

咁都唔係好耐?!不過D碎好鬼痴身,掃餐懵
係呀, 女皇係咁孖叉..
作者: spec.ops.    時間: 16-4-2011 23:22

引用:
原帖由 jpg 於 16-4-2011 17:16 發表


係呀, 女皇係咁孖叉..
呵呵,呢D就係已婚人士既煩惱,我都中
作者: 暴力牛    時間: 17-4-2011 20:45

讚好!!!!!
感激jpg師兄贈圖!!!!
其實我最擔心係個grip d膠太軟唔穩陣而令個grip走位
但家下見到有實圖就唔怕lu.....
現正全力改grip中....thx
作者: jpg    時間: 18-4-2011 03:17

小小UPDATE, GRIP 一定唔走位, 不過隻GRIP 因為挫到好簿, 其實已經唔係太硬淨..所以要改既師兄要有定心理準備.
作者: ohnavi    時間: 18-4-2011 09:57

引用:
原帖由 jpg 於 16-4-2011 04:20 發表


IVAN兄?個電羅係咪好似DREMEL 咁??
如果唔係係點架??有冇圖LINK呀??
要DIY 真係越多工具越好..
jpg兄我果支好似支電批甘,
佢有磨野、鑽野、切野、打磨...等1X支不過比你替換,
可調校轉速,暫時好似仲幾好玩
作者: jpg    時間: 18-4-2011 15:42

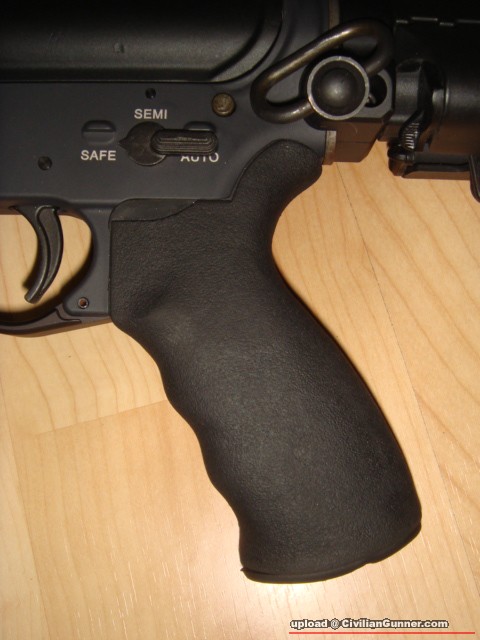

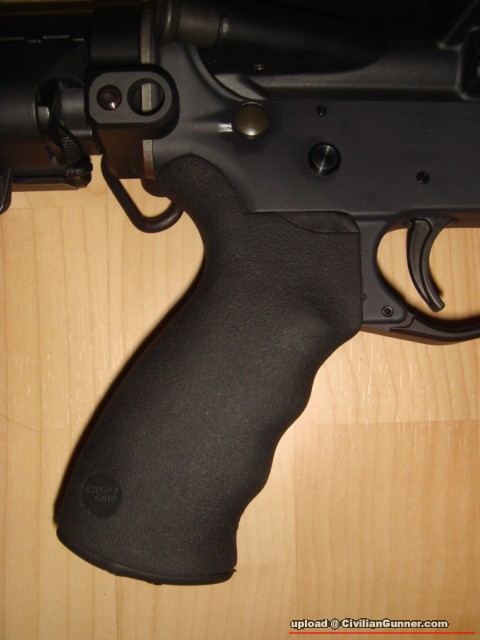

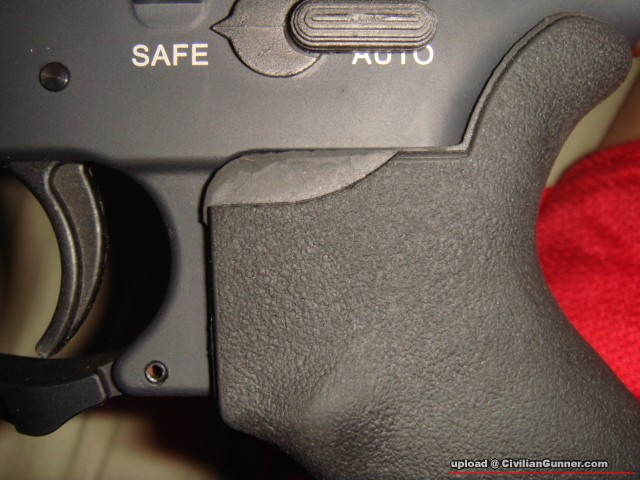

好, 終於搞掂...去圖.
小弟真係有諗過去cut隻systema base,
不過可以講大家講用呢隻plug已經夠哂穩陣...(不過如果d膠老化, 就可能真係要用systema base.)
不過而家可以話係非常穩陣, 淨係hold 住隻grip 都冇問題.
雖然唔係話非常靚, 不過接受啦..

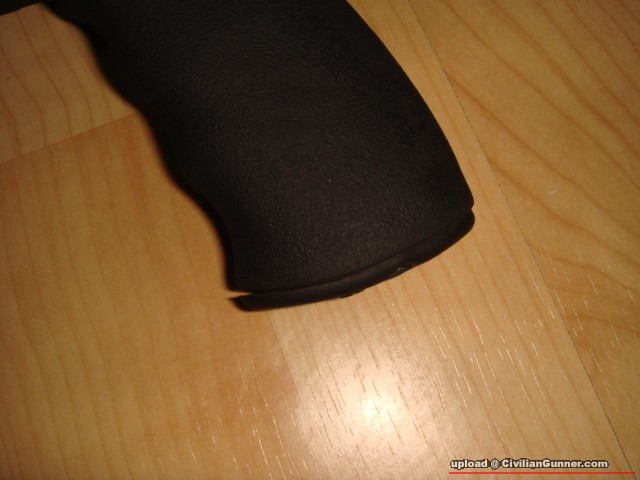

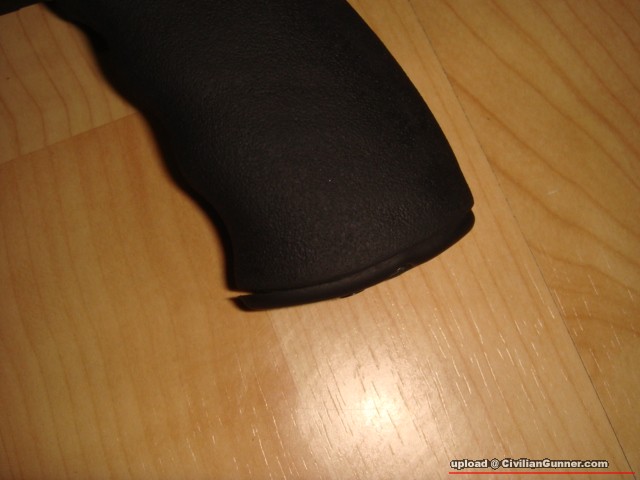

係個底前面唔夠貼, 只要上一口釘就搞得掂...

希望幫到大家..

圖片附件: DSC00233.JPG (18-4-2011 15:42, 38.93 KB) / 該附件被下載次數 73
http://www.wargamehk.com/cgf/attachment.php?aid=130767



圖片附件: DSC00230.JPG (18-4-2011 15:42, 52.6 KB) / 該附件被下載次數 76
http://www.wargamehk.com/cgf/attachment.php?aid=130768



圖片附件: DSC00231.JPG (18-4-2011 15:42, 62.2 KB) / 該附件被下載次數 80
http://www.wargamehk.com/cgf/attachment.php?aid=130769



圖片附件: DSC00232.JPG (18-4-2011 15:42, 49.81 KB) / 該附件被下載次數 68
http://www.wargamehk.com/cgf/attachment.php?aid=130770


作者: ayaka    時間: 18-4-2011 15:46

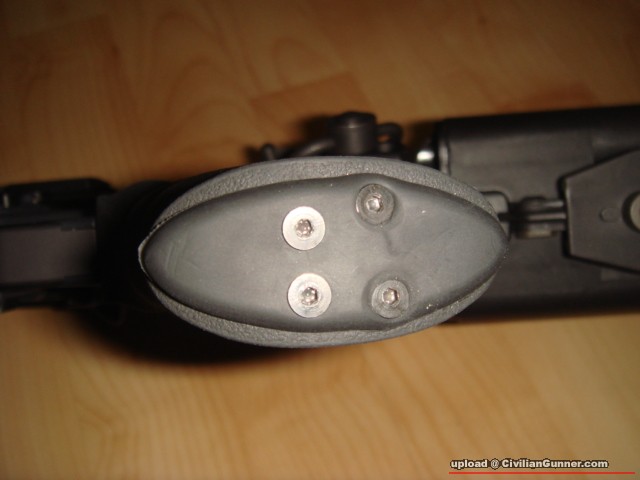

個兩粒縲絲咁開ge? 打斜裝
作者: jpg    時間: 18-4-2011 16:12

引用:
原帖由 ayaka 於 18-4-2011 15:46 發表
個兩粒縲絲咁開ge? 打斜裝
我都唔知(因為橡膠, 鑽左孔都好似睇唔到) 所以都係打左粒羅絲上去搵位
不過又fit, 可能係因為個plug 既形狀有d特別...(而且我後面個兩條鑼絲唔係太夠長, 用countersink 整完就係咁)..
小弟手工真係麻麻, 請多多見諒, 遲d有心機先再搞搞個systema base.

其實上systema base 應該好ok....因為個grip 內面有條金屬啱啱可以頂住..
只要而家cut 返啱個位, 個systema base 就可以直上..
作者: spec.ops.    時間: 18-4-2011 22:50

已經好掂,讚好!
