窮鬼垃圾版 D.I.Y. MSG90 制作實錄

5sfll970

Rank: 4 准士官

帖子: 100
積分: 2536
Like: 0
在線時間: 150 小時
註冊時間: 23-1-2011

76^# 大中小發表於 12-4-2011 17:47 只看該作者

引用:

原帖由 tango1997 於 12-4-2011 10:35 發表

感謝F22師傅支持
其實DIY既野做法有N咁多種,千變萬化,各施各法, 只要滿足到自己足夠

另想請教F22師傅,你個枝尾托底個手枕位係用乜野來填高架?

佢都覺得自己果枝唔多得你就由佢啦.
你果枝真係誇好多丫嘛...
雖然好慘, 不過真係高下立見...

樓主,厲害厲害!

想要就俾銀.
又想要又嫌貴你買玩具算喇.
好多嘢, 無錢就無得玩. 就係咁簡單.

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	77^# 大中小發表於 12-4-2011 18:13 只看該作者引用: 原帖由 ayaka 於 12-4-2011 16:02 發表嘩! 勁! 溶埋亞鉛因為窮鬼無辦法啦
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	78^# 大中小發表於 12-4-2011 18:14 只看該作者引用: 原帖由 derek 於 12-4-2011 16:14 發表師兄 , 你太勁了......... 多謝師兄賞識 x 2000
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP

F22

Rank: 17 少尉

帖子: 2158
積分: 57649
Like: 9
在線時間: 2665 小時
註冊時間: 6-11-2007

Wargame之星榮譽會員勛章劫後餘生勛章 Ranger Lead The Way! 高級榮譽會員勛章

79^# 大中小發表於 12-4-2011 18:17 只看該作者

引用:

原帖由 tango1997 於 12-4-2011 10:35 發表

感謝F22師傅支持
其實DIY既野做法有N咁多種,千變萬化,各施各法, 只要滿足到自己足夠

另想請教F22師傅,你個枝尾托底個手枕位係用乜野來填高架?

請教真係担當唔起,

我支都係用水喉通做底再上原子灰,本身係十年前做落,當時槍主要打車仔大電所以裏面全空心........
到我接手番都係填番崩咗啲位同再噴過咁囉..........

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

80^# 大中小發表於 12-4-2011 18:26 只看該作者

引用:

原帖由 5sfll970 於 12-4-2011 17:47 發表

佢都覺得自己果枝唔多得你就由佢啦.
你果枝真係誇好多丫嘛...
雖然好慘, 不過真係高下立見...

樓主,厲害厲害!

多謝師兄讚賞

F22師傅個一枝msg90點會唔多得呢

我只不過係張簡單事情復雜化之嘛

我其實真係想請教F22師傅係用乜野泥填高後手枕位架

因為我要用兩節PVC喉先至造到,所以我覺得自己用個一個方法有點兒笨實

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

81^# 大中小發表於 12-4-2011 19:23 只看該作者

引用:

原帖由 F22 於 12-4-2011 18:17 發表

請教真係担當唔起, 我支都係用水喉通做底再上原子灰,本身係十年前做落,當時槍主要打車仔大電所以裏面全空心........
到我接手番都係填番崩咗啲位同再噴過咁囉..........

多謝F22師傅解答

另外我見你整個一個後準星,越睇越靚仔,越睇越有型

搞到我又整番個泥玩

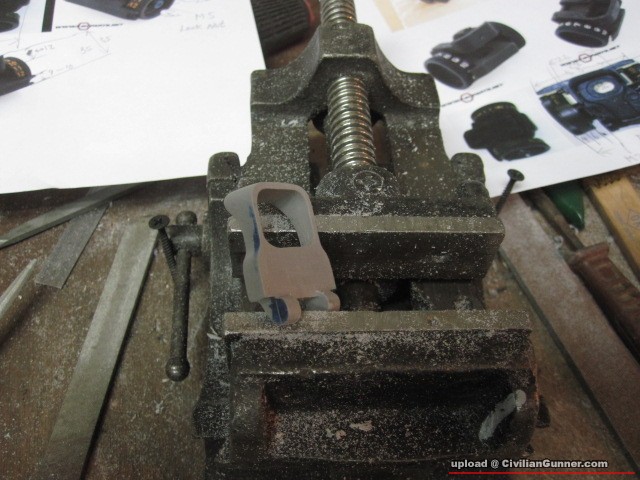

H&k廠總共出過4款同類既準星

第一幅圖左上.............................1100米射程用.....................................E21系用
第一幅圖右上.............................1200米射程用.....................................E21系用
第一幅圖左下.............................1200米射程用帶風偏計..............................MSG系用
第一幅圖右下.............................1000米射程用帶風偏計..............................MSG系用
黄色字個兩隻.......右邊轆調距離.......左邊轆調風偏

附件


12-4-2011 19:23


12-4-2011 19:23


12-4-2011 19:23


12-4-2011 19:23


12-4-2011 19:23


12-4-2011 19:23

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

82^# 大中小發表於 12-4-2011 20:30 只看該作者

可調教前後之前手托腳架接駁工件制作 part 1

軍版msg90有錢既國家當然可以配置 H&K 原廠既腳架啦,
但因應射手唔同既環境採用唔同型式或唔同功能既腳架既時候,所以就要做一個接駁器連接導軌同腳架

PS:此制作純為小弟無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 20:30

6061規格鋁合金


12-4-2011 20:30

切出大約需要既材料


12-4-2011 20:30

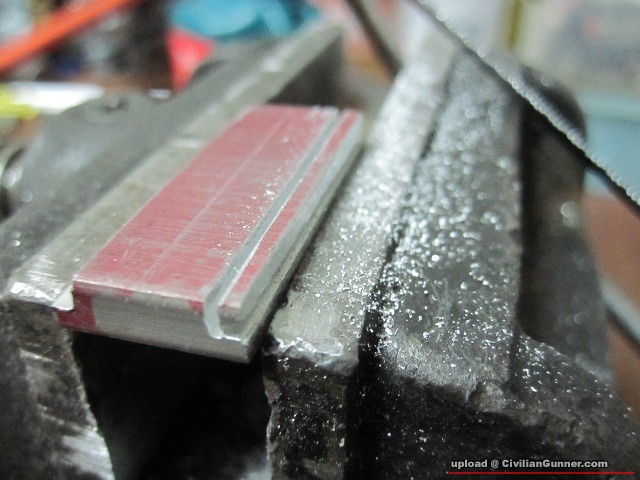

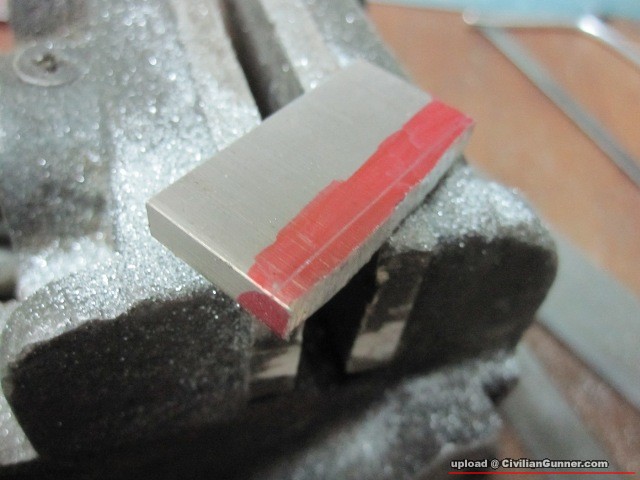

汁平是但一邊


12-4-2011 20:30

再汁埋另外一邊


12-4-2011 20:30

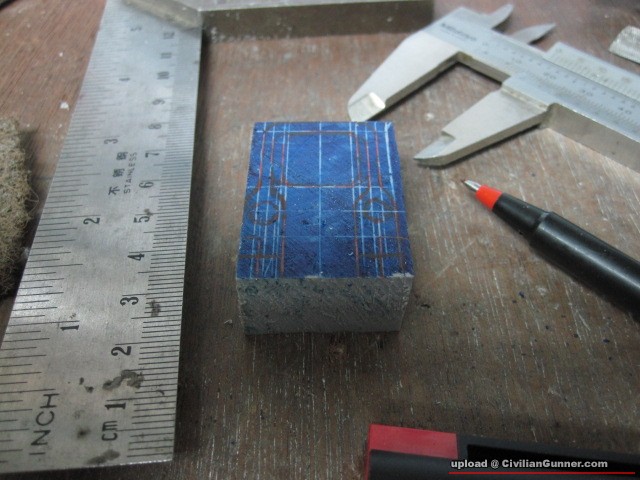

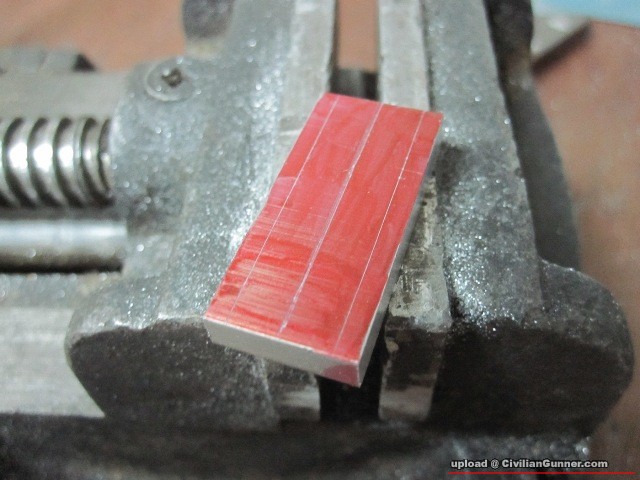

劃好中位線及側線


12-4-2011 20:30

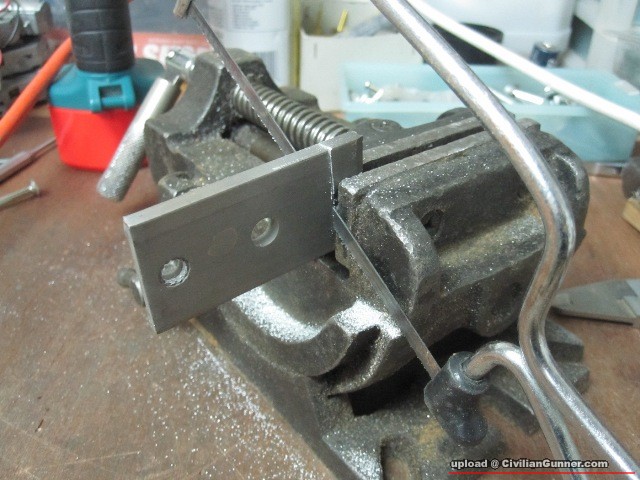

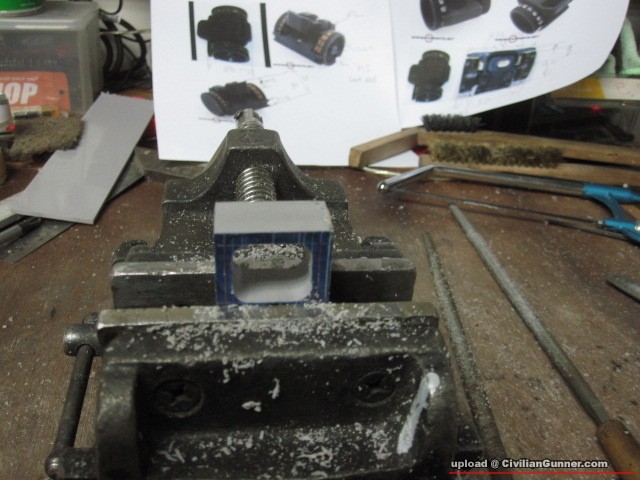

然後鋸走唔要既鋁材


12-4-2011 20:30

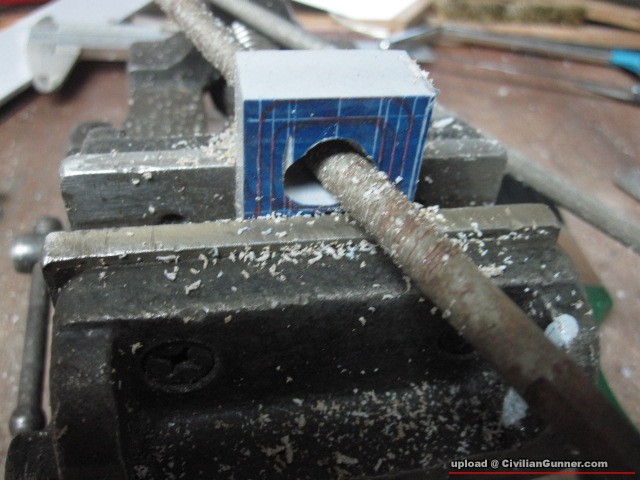

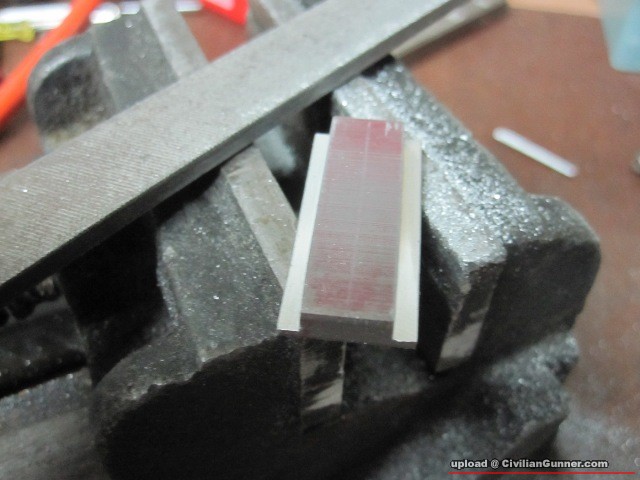

再用銼刀fit位


12-4-2011 20:30

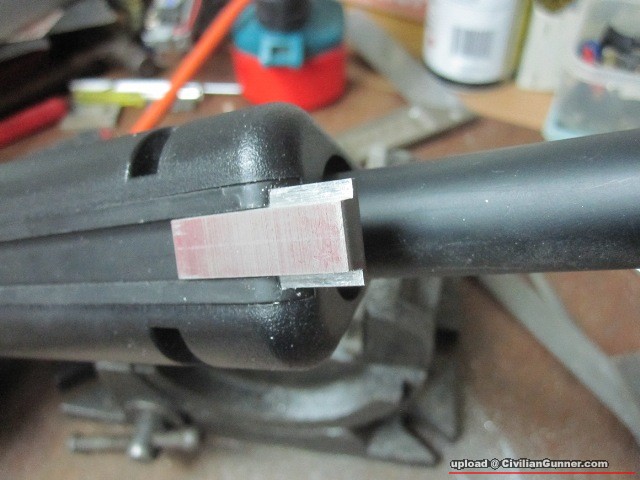

fit完插入試位(但發覺馬記條軌厚薄不一致)成條軌就有五個位工差有異


12-4-2011 20:30

最後汁致全軌滑行暢順

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

83^# 大中小發表於 12-4-2011 20:39 只看該作者

可調教前後之前手托腳架接駁工件制作 part 2

軍版msg90有錢既國家當然可以配置 H&K 原廠既腳架啦,
但因應射手唔同既環境採用唔同型式或唔同功能既腳架既時候,所以就要做一個接駁器連接導軌同腳架

PS:此制作純為小弟無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 15-4-2011 18:29 編輯 ]

附件


12-4-2011 20:39

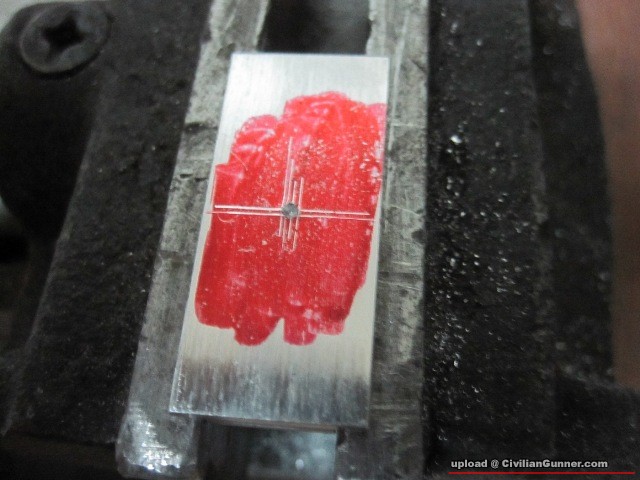

劃線定中位打"賓子"


12-4-2011 20:39

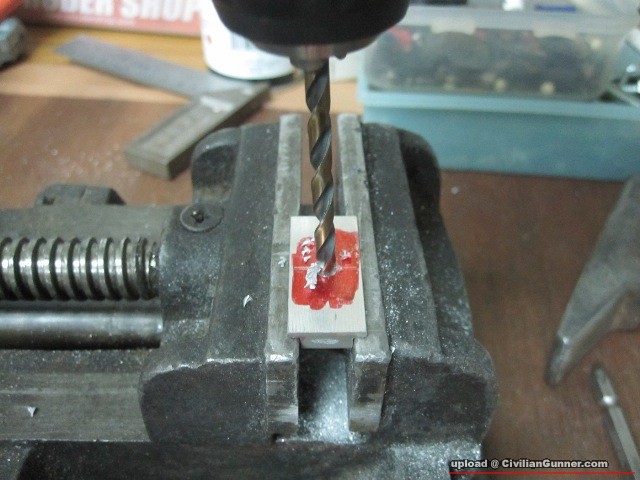

鑽窿


12-4-2011 20:39

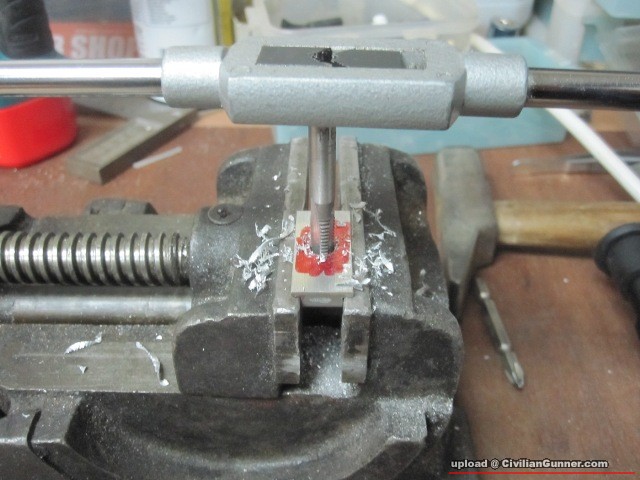

DUP牙


12-4-2011 20:39

DUP牙後


12-4-2011 20:39

上入腳架鎖銷再汁螺絲頭至差不多平


12-4-2011 20:39

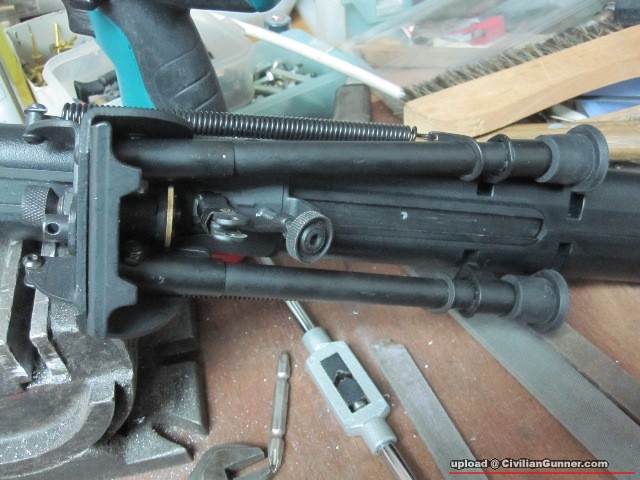

然後扣腳架上槍托


12-4-2011 20:39

裝上後之相頭

TOP

Vindicator 紅蓮准將 CGF太陽計畫成員帖子 10626 積分 165113 Like 0 來自愛與痛的邊緣在線時間 3079 小時註冊時間 19-4-2007 個人空間發短消息加為好友當前離線	84^# 大中小發表於 12-4-2011 21:23 只看該作者不禁好奇樓主係咪做5金果行
UID 2203 精華 1 威望 16637 金錢 9343 犯規 0 閱讀權限 100 最後登錄 3-12-2018 查看詳細資料	TOP

oliver1997 R 少尉 IPSC AA Instructor 帖子 1244 積分 41610 Like 6 在線時間 4646 小時註冊時間 20-6-2010 個人空間發短消息加為好友當前離線	85^# 大中小發表於 12-4-2011 22:09 只看該作者 God....you're good..... better than what my father shown me.... IPSC AA Shooter WA Magna R-Type lover
UID 12586 精華 0 威望 1946 金錢 1904 犯規 1 閱讀權限 80 最後登錄 4-9-2025 查看詳細資料	TOP

faihk 少將社畜帖子 15779 積分 259797 Like 2 在線時間 5507 小時註冊時間 22-1-2010 個人空間發短消息加為好友當前離線	86^# 大中小發表於 12-4-2011 23:00 只看該作者引用: 原帖由 Vindicator 於 12-4-2011 21:23 發表不禁好奇樓主係咪做5金果行傢生好齊咁... 又要好心機...
UID 11256 精華 1 威望 24724 金錢 23537 犯規 0 閱讀權限 100 最後登錄 6-9-2024 查看詳細資料	TOP

5sfll970 准士官帖子 100 積分 2536 Like 0 在線時間 150 小時註冊時間 23-1-2011 個人空間發短消息加為好友當前離線	87^# 大中小發表於 12-4-2011 23:04 只看該作者你條友...如果俾部CNC機同其他大機你, 真嘅都整到出黎.. 想要就俾銀. 又想要又嫌貴你買玩具算喇. 好多嘢, 無錢就無得玩. 就係咁簡單.
UID 14514 精華 0 威望 262 金錢 262 犯規 0 閱讀權限 20 最後登錄 23-7-2013 查看詳細資料	TOP

FaiFaiHK 一級准尉帖子 869 積分 16001 Like 0 在線時間 729 小時註冊時間 27-2-2007 個人空間發短消息加為好友當前離線	88^# 大中小發表於 12-4-2011 23:19 只看該作者驚為天人！
UID 1617 精華 0 威望 1226 金錢 1200 犯規 0 閱讀權限 60 最後登錄 23-2-2014 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	89^# 大中小發表於 12-4-2011 23:52 只看該作者引用: 原帖由 Vindicator 於 12-4-2011 21:23 發表不禁好奇樓主係咪做5金果行我只不過係九巴款待處一個捐車底既油屎仔
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	90^# 大中小發表於 12-4-2011 23:53 只看該作者引用: 原帖由 oliver1997 於 12-4-2011 22:09 發表 God....you're good..... better than what my father shown me.... Thank you c hing [ 本帖最後由 tango1997 於 11-8-2011 22:20 編輯 ]
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP
