窮鬼垃圾版 D.I.Y. MSG90 制作實錄

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	61^# 大中小發表於 12-4-2011 11:55 只看該作者引用: 原帖由 ayaka 於 12-4-2011 11:41 發表手工一流多謝師兄
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	62^# 大中小發表於 12-4-2011 12:03 只看該作者引用: 原帖由 rho837 於 12-4-2011 11:45 發表 tango1997兄 - 你果然有一對天生既靚手, 一定大有作為多謝師兄賞識小弟呢D都係興趣手作仔土炮制作,實在難登大雅之堂
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

63^# 大中小發表於 12-4-2011 12:29 只看該作者

外管製作..........

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

[ 本帖最後由 tango1997 於 12-4-2011 12:43 編輯 ]

附件


12-4-2011 12:29

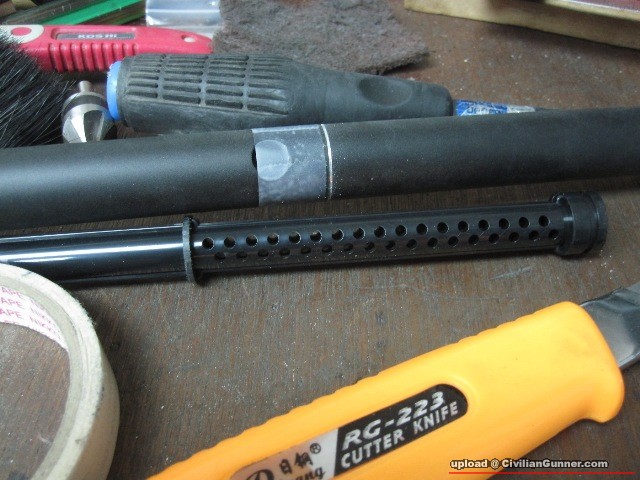

用番psg1外管斬斷頭段,用胶紙圍一圈會鋸得直D



12-4-2011 12:29

係外管個三個是位窿前小許再斬斷,原廠內置滅聲器唔鬼要



12-4-2011 12:29

放入5分(英制)不銹鋼衣櫃通做msg90外槍管見光部份



12-4-2011 12:29

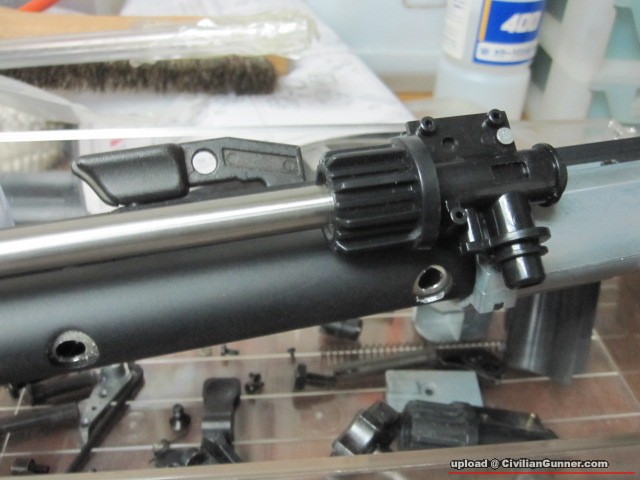

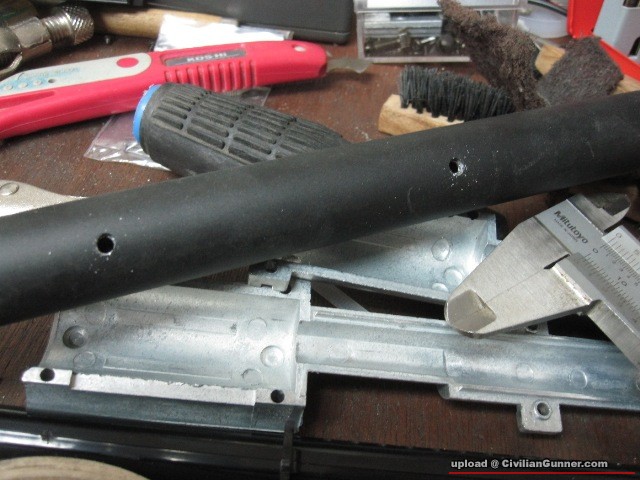

係前手托外管頂跟番三個細窿鑽讚番三個大細相約既窿,用泥收番原廠個三口螺絲



12-4-2011 12:31

返轉管底再跟三個原廠大窿再鑽番三個大窿用泥放入螺絲及螺絲批用



12-4-2011 12:29

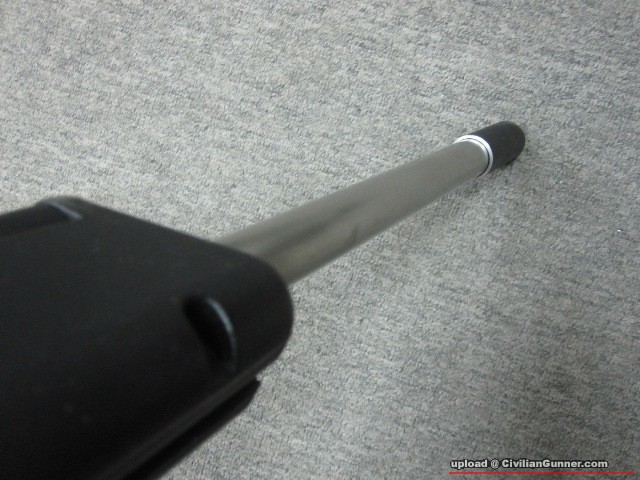

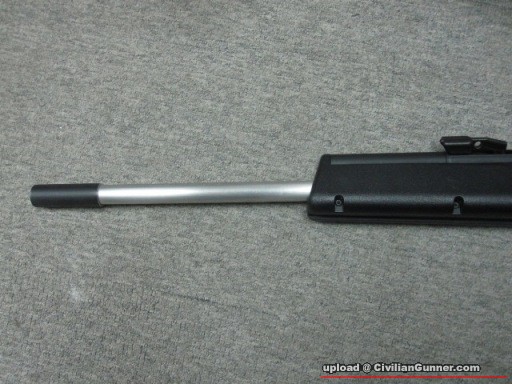

組裝後既外觀1



12-4-2011 12:31

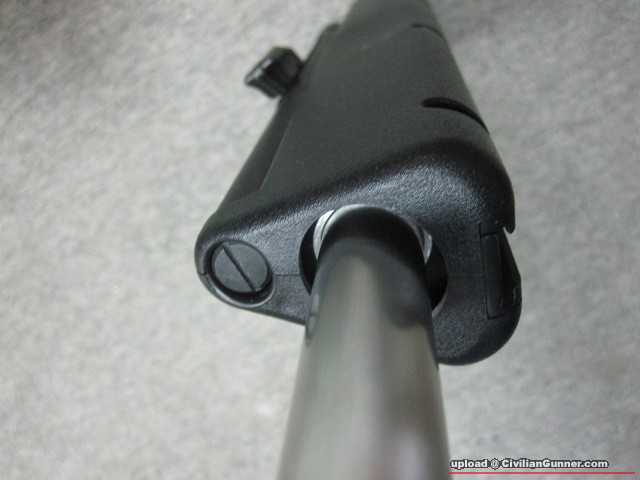

組裝後既外觀2



12-4-2011 12:33

組裝後既外觀3



12-4-2011 12:29

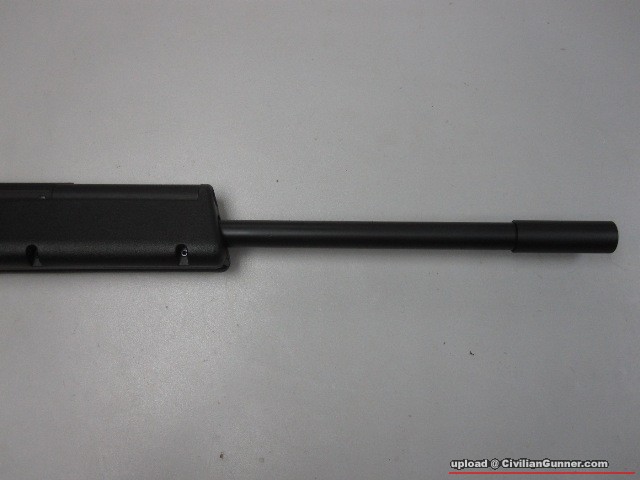

噴上啞黑色後



12-4-2011 12:29

外管部份完成


TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

64^# 大中小發表於 12-4-2011 12:53 只看該作者

裝內管.........

今次係裝fit管同定管制作

彈弓退火處理及修口

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 12:53

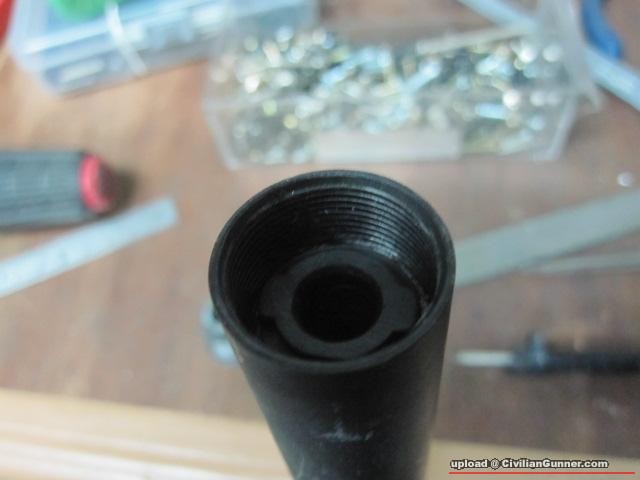

PSG1管頭蓋


12-4-2011 12:53

將原廠滅音器cut斷改定管,由於我條6.03管差一吋鬆D先到頭蓋,所以要造定管


12-4-2011 12:53

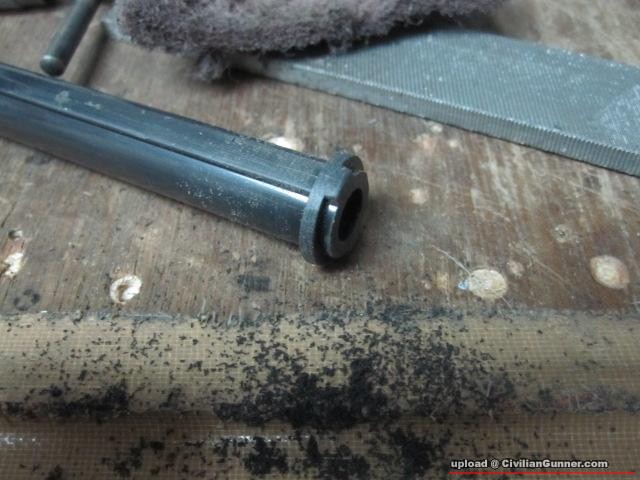

原廠滅音器外徑過大,要前後外徑都要汁


12-4-2011 12:53

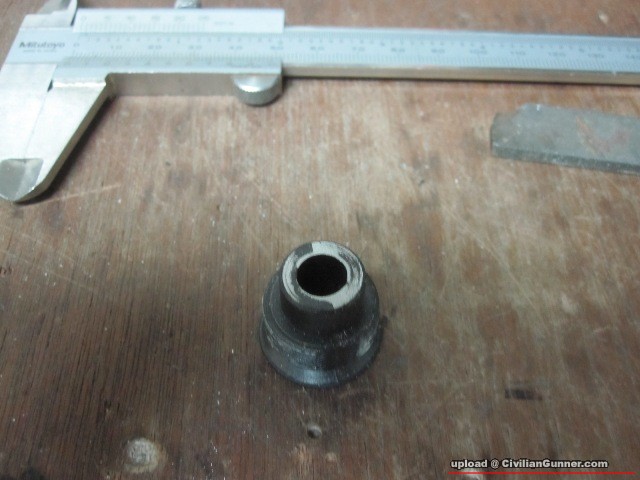

要汁到入到條衣櫃鋼通


12-4-2011 12:53

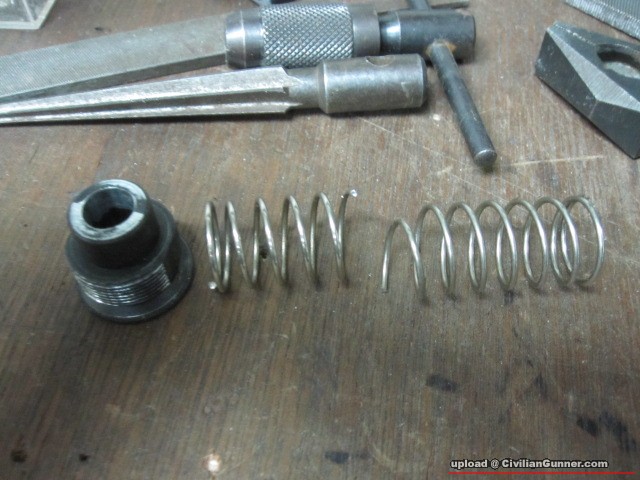

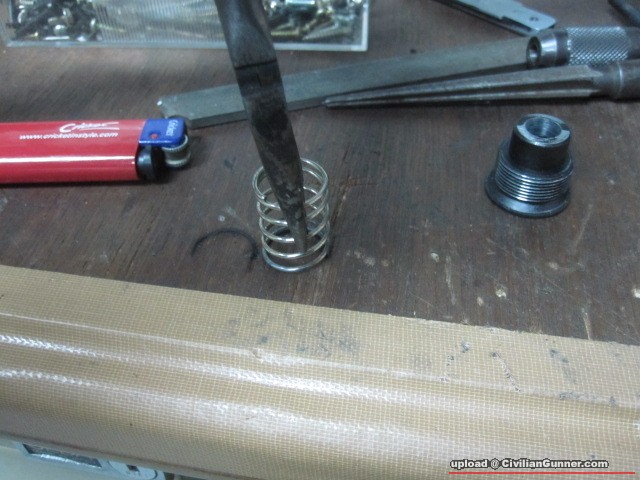

將大約需要既彈弓剪斷,


12-4-2011 12:53

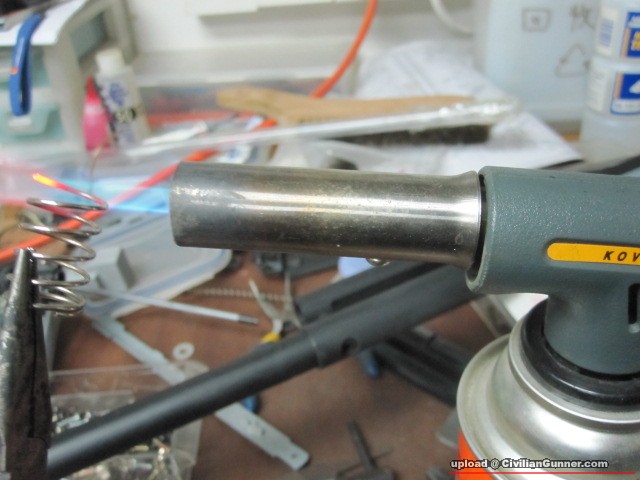

凸出既彈弓部份,頭一圈將佢繞紅,記住只係頭一圈至圈半好啦(鋼料退火工序)


12-4-2011 12:53

襯佢未凍搵個平面輕力壓平(建議墊底用磁磚)6毫子一塊,用作隔熱物料


12-4-2011 12:53

壓平後之狀態


12-4-2011 12:53

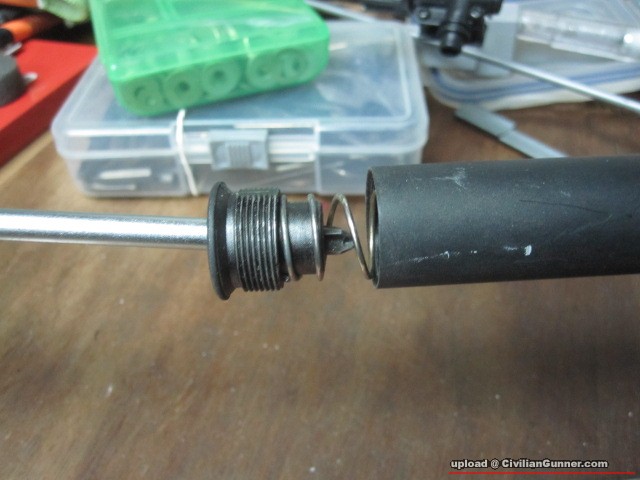

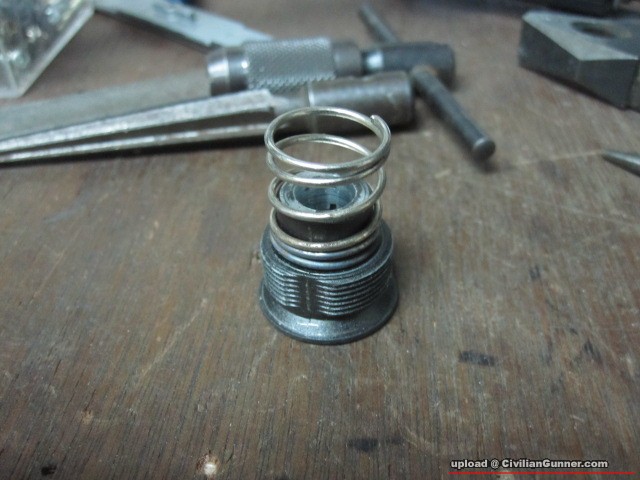

將彈弓裝入頭蓋


12-4-2011 12:53

跟外管及槍咀結合


12-4-2011 12:53

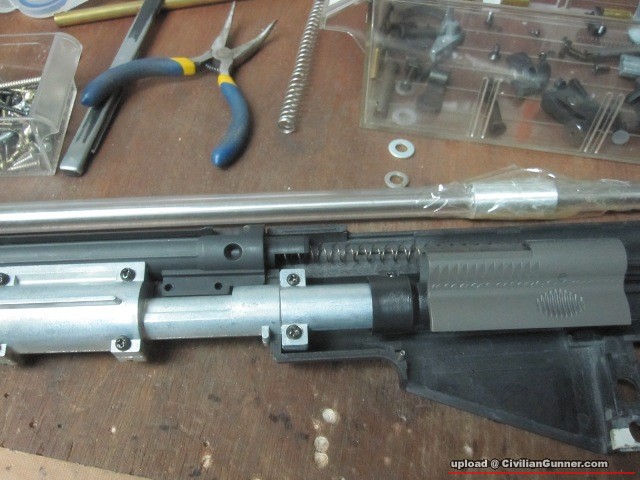

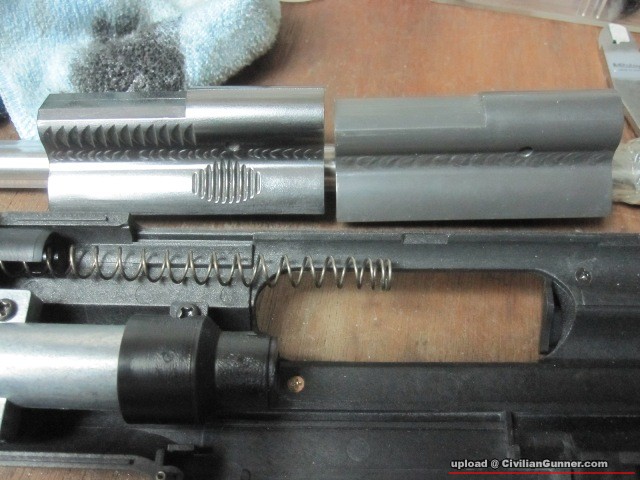

6.03fit管


12-4-2011 12:53

裝埋G3系上旋件,搞掂:)

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

65^# 大中小發表於 12-4-2011 13:03 只看該作者

煲片上色

材料:.............洗油水,模型油,毛筆,布仔

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 13:03

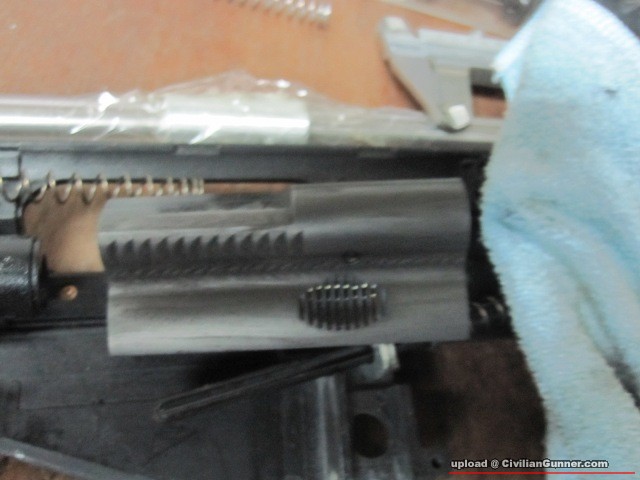

PSG1煲片


12-4-2011 13:03

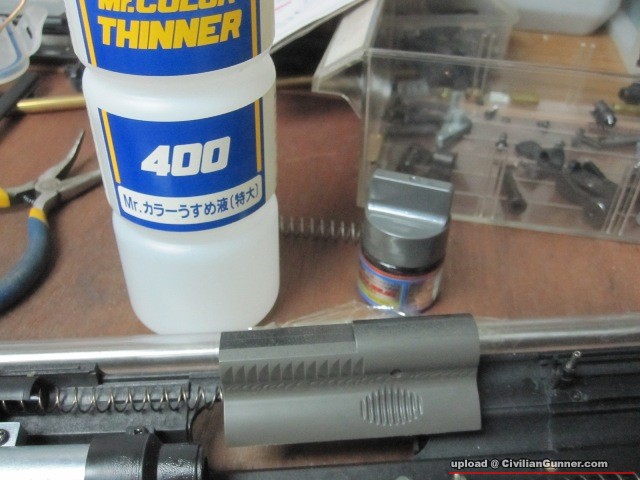

郡氏洗油水(開油水)&郡氏模型油........號碼214金屬色.....樽身係銀色電鍍貼紙個隻,先用布仔濕D洗油水


12-4-2011 13:03

抹一次去除原廠膠件脫模劑,郡氏214油建議用前成樽野搖三分鐘或以上.再用毛筆掃一次薄薄地就得架啦


12-4-2011 13:03

待乾後(3分鐘左右)變啞色,再用布仔反覆地"卒"


12-4-2011 13:03

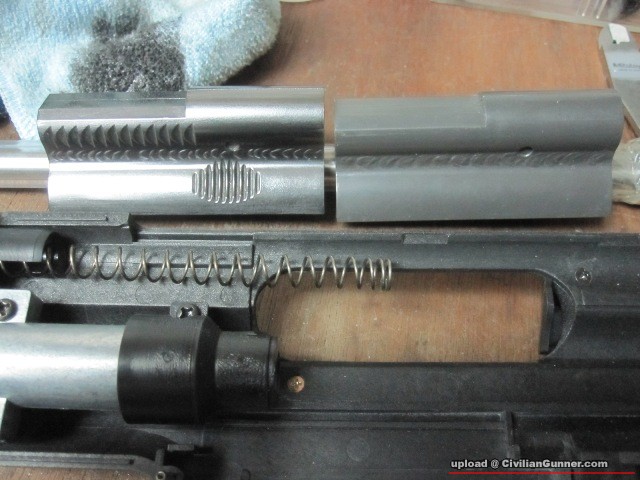

"卒"完之後同G3系原廠膠煲片比較................靚仔得多~~!


12-4-2011 13:03

另一角度比較


12-4-2011 13:03

完成後裝回之效果

TOP

LesterCPY "凡事講求證據" 士官長 Mark X愛好者帖子 357 積分 6944 Like 0 來自 Netherlands Amsterdam 在線時間 360 小時註冊時間 31-7-2009 個人空間發短消息加為好友當前離線	66^# 大中小發表於 12-4-2011 13:17 只看該作者追師兄既制作過程比追劇追漫畫更精彩師兄你真係好犀利
UID 9857 精華 0 威望 543 金錢 469 犯規 0 閱讀權限 40 最後登錄 28-1-2015 查看詳細資料	TOP

daat 准士官帖子 37 積分 2628 Like 0 在線時間 406 小時註冊時間 1-4-2010 個人空間發短消息加為好友當前離線	67^# 大中小發表於 12-4-2011 13:22 只看該作者太強!!! 多謝師兄分享!!!
UID 11840 精華 0 威望 77 金錢 72 犯規 1 閱讀權限 20 最後登錄 21-4-2013 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

68^# 大中小發表於 12-4-2011 13:24 只看該作者

分享MSG90既板機制作...........part 1

基本上都係用番G3板機改裝

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 13:24

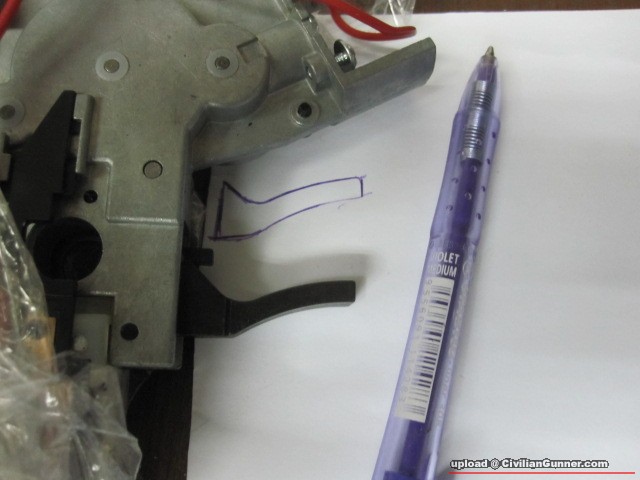

劃紙樣


12-4-2011 13:24

磨外皮劃線


12-4-2011 13:24

鋸走下部


12-4-2011 13:24

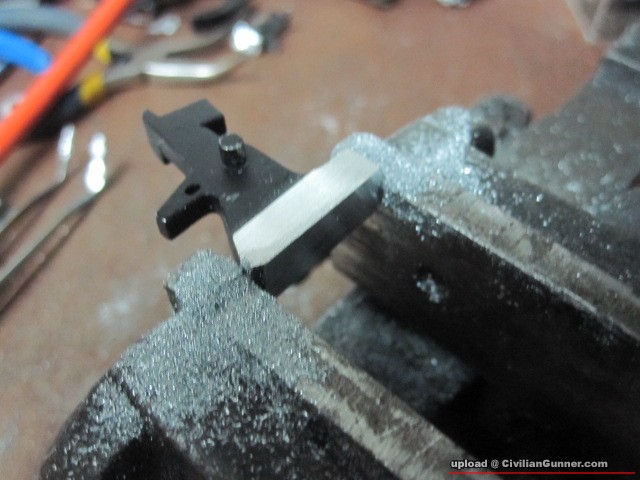

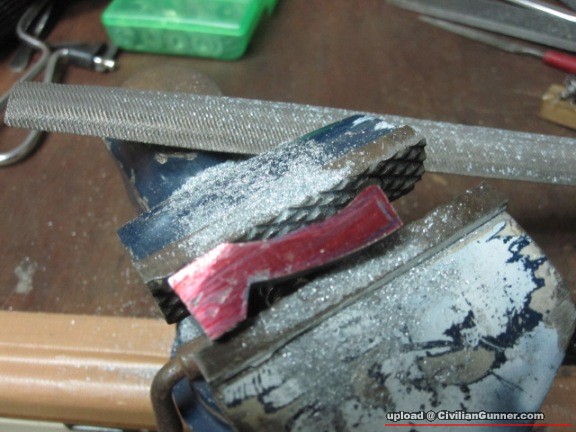

跟線銼走粗皮


12-4-2011 13:24

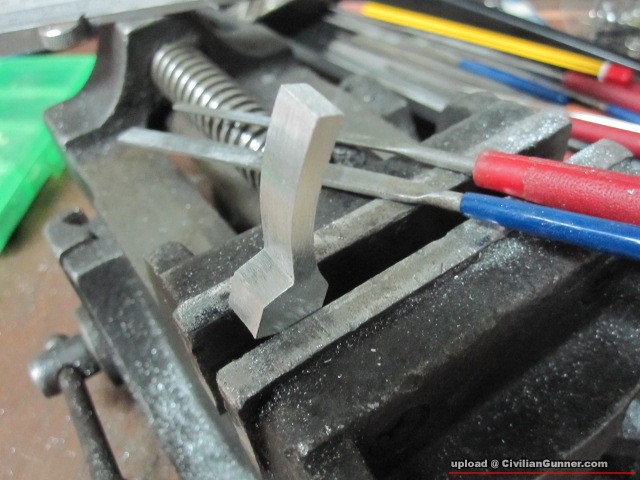

開始成形


12-4-2011 13:24

汁厚度


12-4-2011 13:24

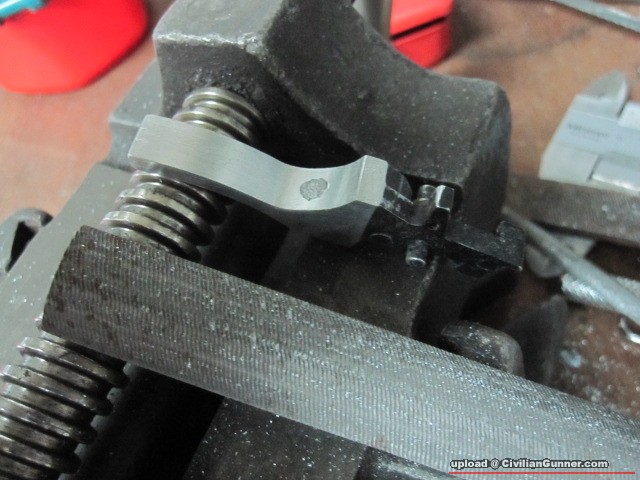

汁弧位


12-4-2011 13:24

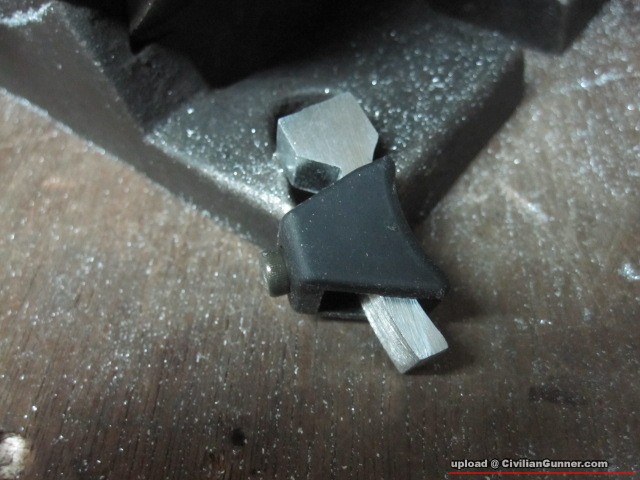

拼合對比


12-4-2011 13:24

再去除長左既尾部


12-4-2011 13:24

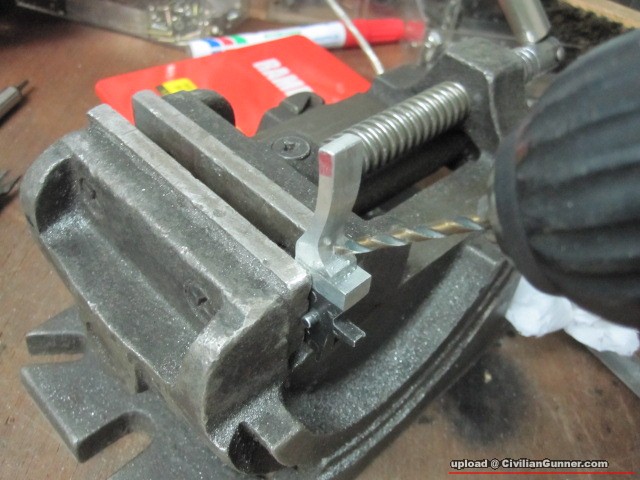

鑽窿貫穿兩件野.......但下面個件要唔穿,即係鑽個盲窿


12-4-2011 13:24

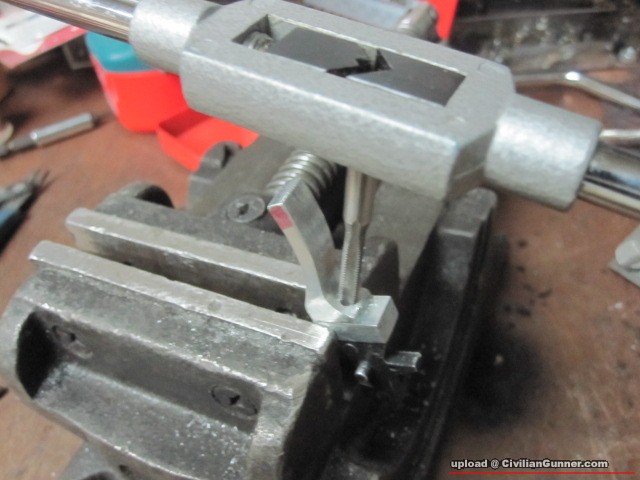

然後DUP牙

TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

69^# 大中小發表於 12-4-2011 13:38 只看該作者

MSG90既板機制作...........part 2

基本上都係用番G3板機改裝

警告:GUN BLUE係劇毒(含山埃成份),切勿亂用,帶上手套口罩及通風地方使用

此制作純為無聊興趣,比例亦非實數,全為段估制作,要求甚低,有怪莫怪

附件


12-4-2011 13:38

將兩件野用機米連接固定


12-4-2011 13:38

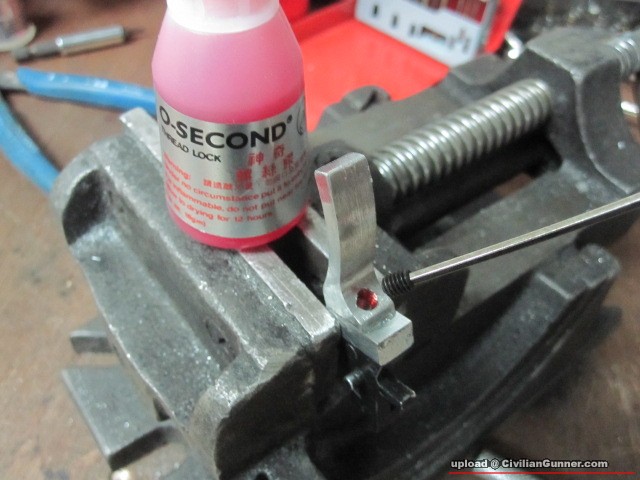

加上螺絲膠補強


12-4-2011 13:38

兩件野再汁至厚度一致


12-4-2011 13:38

再汁順板機後弧位


12-4-2011 13:38

用AA膠加銼出既錏鉛粉填平機米窿


12-4-2011 13:38

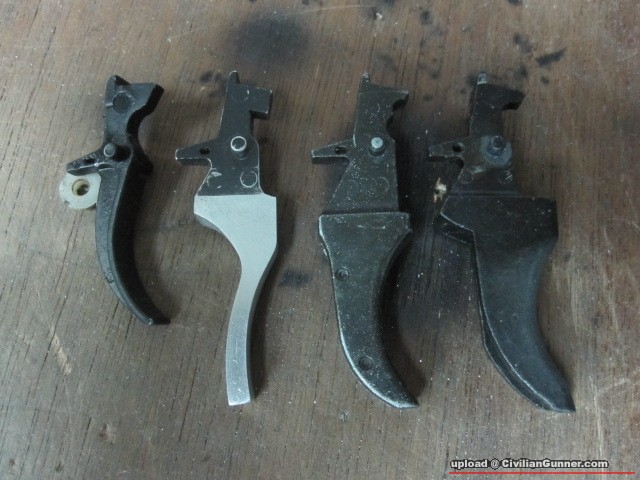

各種2号波箱板機(左起)M16系---自制PSG1-2号波箱用---MP5系---G3系


12-4-2011 13:38

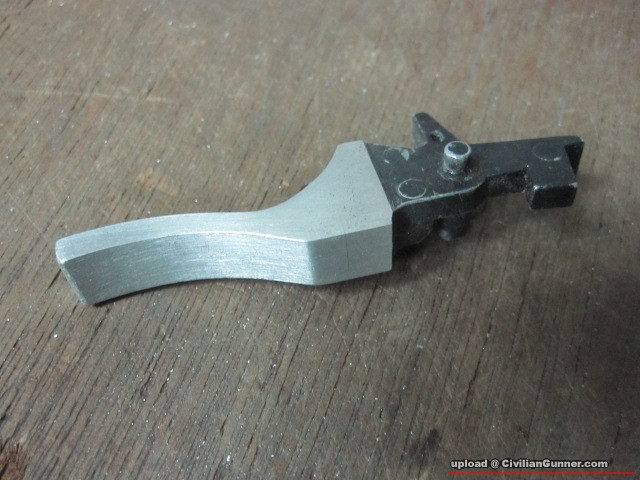

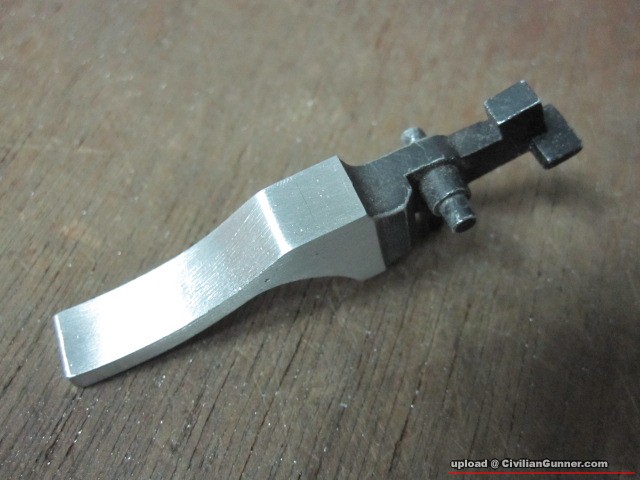

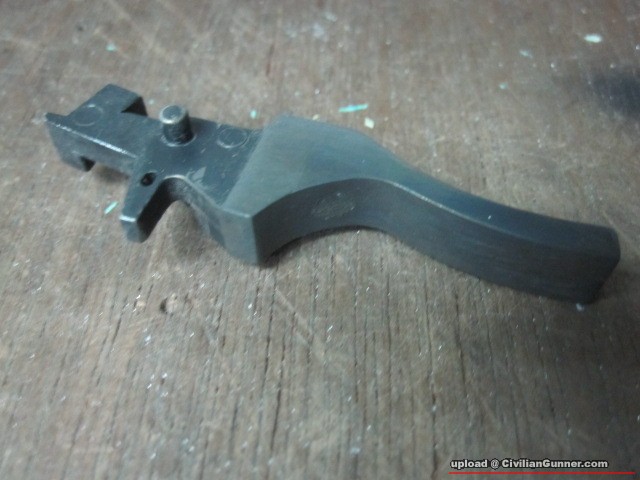

完成後外觀1


12-4-2011 13:38

完成後外觀2


12-4-2011 13:38

完成後外觀3


12-4-2011 13:38

用GUN BLUE將錏鉛合金上色


12-4-2011 13:38

警告:GUN BLUE係劇毒,切勿亂用,帶上手套口罩及通風地方使用


12-4-2011 13:38

BLUE完後之效果


12-4-2011 13:38

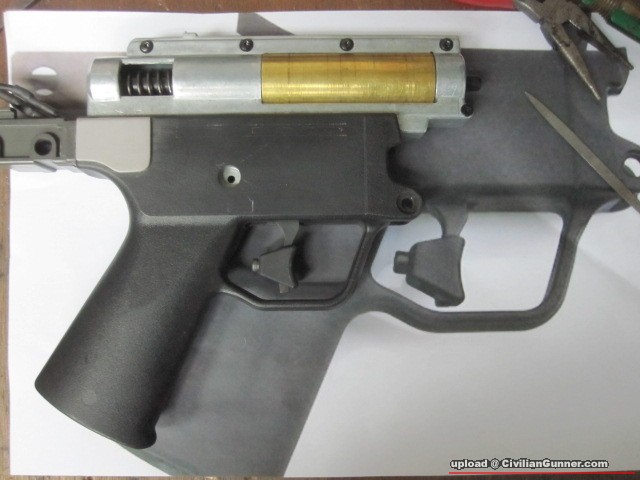

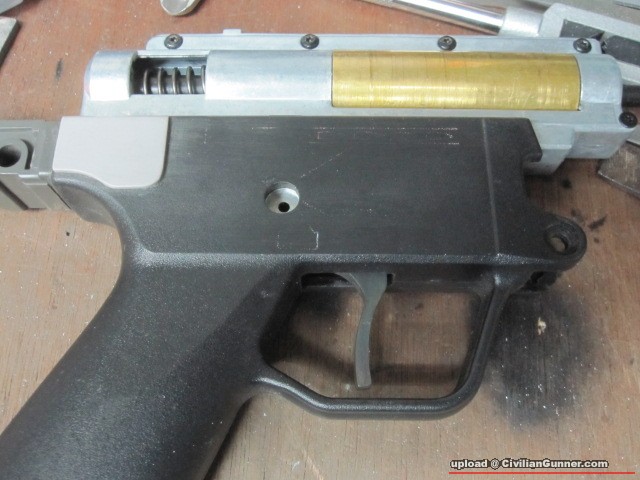

組裝下身後外觀


12-4-2011 13:38

加上手指套

TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	70^# 大中小發表於 12-4-2011 13:59 只看該作者引用: 原帖由 LesterCPY 於 12-4-2011 13:17 發表追師兄既制作過程比追劇追漫畫更精彩師兄你真係好犀利感謝師兄跨獎小弟做野雜亂無章...........東一舊西一忽........所以先攪到一截截, 睇到大家眼都花
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP

Tango1997 請勿超越50 中將黑C中女愛好者帖子 17584 積分 395307 Like 211 在線時間 8741 小時註冊時間 22-9-2007 個人空間發短消息加為好友當前離線	71^# 大中小發表於 12-4-2011 14:03 只看該作者引用: 原帖由 daat 於 12-4-2011 13:22 發表太強!!! 多謝師兄分享!!! 感謝師兄支持小弟
UID 3748 精華 12 威望 39652 金錢 92853 犯規 0 閱讀權限 100 最後登錄 8-10-2026 查看詳細資料	TOP

Tango1997

請勿超越50

Rank: 25 中將

黑C中女愛好者

帖子: 17584
積分: 395307
Like: 211
在線時間: 8741 小時
註冊時間: 22-9-2007

晝夜不眠獎發帖之星 Wargame之星 CGF 贊助者勛章榮譽會員勛章劫後餘生勛章2 CGF 榮譽勛章 11週年紀念勛章 Follow Me Ranger Lead The Way! 高級榮譽會員勛章 10週年紀念勛章高級榮譽會員勛章2

72^# 大中小發表於 12-4-2011 15:43 只看該作者

板機制作........前傳
同大家分享下個板機下半截既材料點得番泥

图:.........839個一舊錏鉛溶出泥,因為要個色澤blue出泥顏色一致,所以唔可以用鋼或者鋁,
要搵一舊錏鉛料,唯有玩溶屍奇案

溶池裡面既錏鉛料加熱後攪拌,將其中雜質除走,
攪拌後雜質及渣滓會浮面,再挑走,淨番既就係.................白鉛料

[ 本帖最後由 tango1997 於 12-4-2011 15:54 編輯 ]

附件


12-4-2011 15:43

錏鉛舊料點泥?


12-4-2011 15:43

準備噴火槍及隔熱台


12-4-2011 15:43

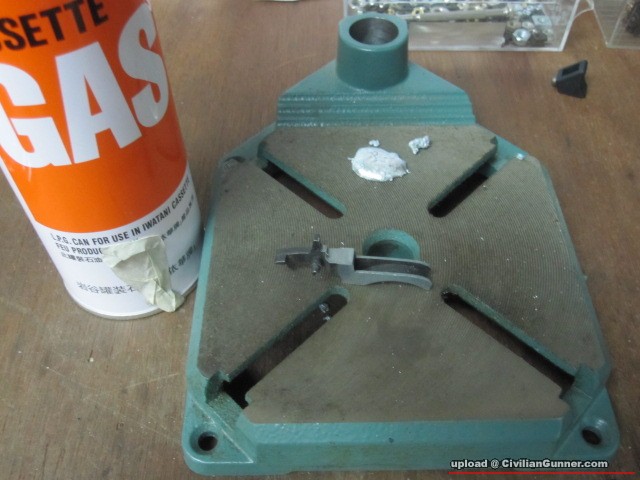

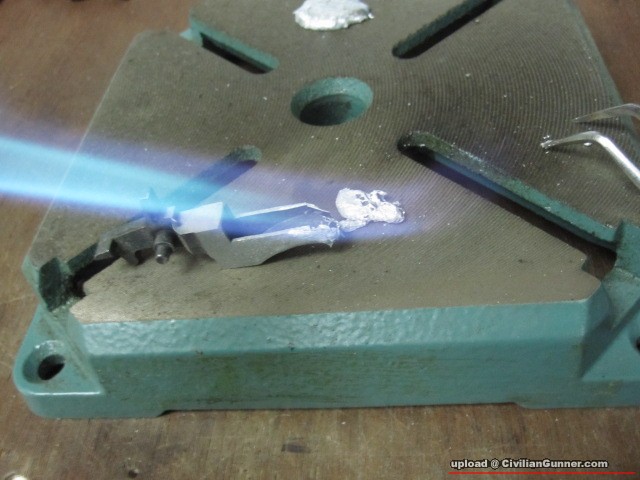

開始溶錏鉛


12-4-2011 15:43

溶左trigger唔夠做,再用埋蝕左既單發鉤


12-4-2011 15:43

溶埋一堆


12-4-2011 15:43

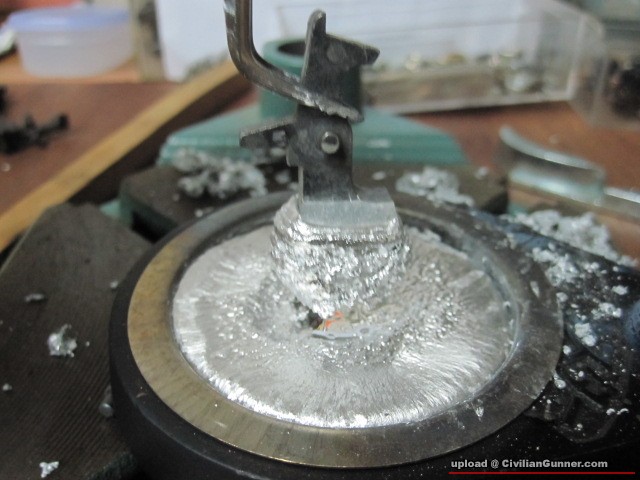

用辣雞座底兜做溶池,然後一層層咁加上去(要控制火路,減少錏鉛合金既沙窿)


12-4-2011 15:43

溶到夠做尺寸,預多唔預小


12-4-2011 15:43

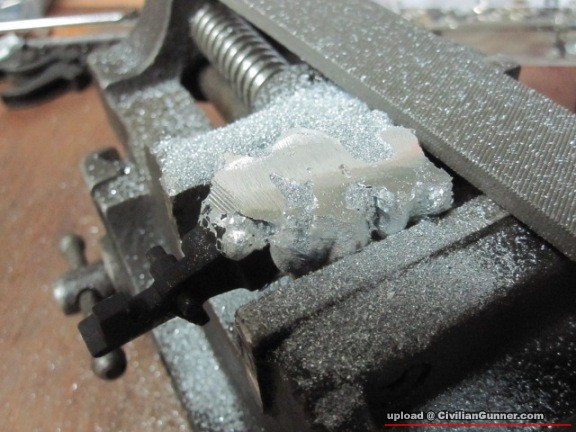

開始汁粗皮


12-4-2011 15:43

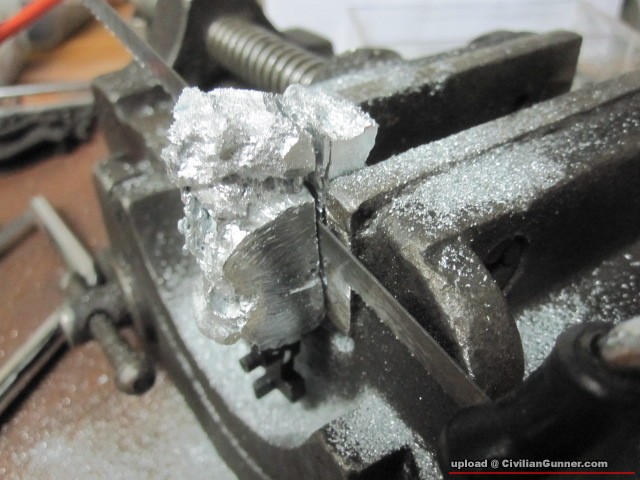

將多餘錏鉛鋸去,汁番正就成為錏鉛件料

TOP
